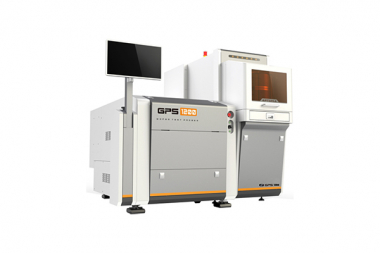

Пластинчатая зондовая станция

Функциональные показатели

Диаметр пластины

мм

300/200

Максимальный диаметр зондовой карты

мм

500

Комплексная ошибка теста

мкм

≤±2,5

Грузоподъемность патрона

Кг

200

Кг

400 (опционально)

Высокотемпературный тест

Диапазон контроля температуры

℃

30-150

Точность контроля температуры

℃

±2

Патрон деформируется из-за высокой температуры

мкм

<20

График работы

ось X

мм

350

ось Y

мм

765

ось Z

мм

35

ось θ

°

±3,5

Индекс точности

ось X

мкм

±1

ось Y

мкм

±1

ось Z

мкм

±2

ось θ

"

±3

Индикатор скорости

ось X

мм/с

100-400

ось Y

мм/с

100-400

ось Z

мм/с

1-20

ось θ

°/с

1-5

Система изображений

пластинчатая камера

увеличение

1x/6x

камера-зонд

увеличение

2 раза/12 раз

предварительно настроенная камера

поле зрения

40°х52°

Камера с идентификационным номером

поле зрения

24°x31°

Система управления

Промышленный компьютер

С картой захвата изображения

2 рта/4 рта

контроллер

Многоосное управление движением

ПМАК (8 осей) x2

Механические параметры

Блок обнаружения

длина/ширина/высота

мм

1775/1095/1005
(сигнальная лампа 1410)

Вес оборудования

кг

1750 г.

Загрузочная единица

длина/ширина/высота

мм

1830/632/1617
(сигнальная лампа 1920 г.)

Вес оборудования

кг

550

Проект

Описание производительности

Функции устройства

Он подходит для испытаний 12-дюймовых и 8-дюймовых пластин на заводах. Он полностью автоматизирован от загрузки пластины до тестирования и соответствует требованиям многоядерного тестирования и многозначного тестирования.

Особенности оборудования

1. Платформа высокоточного позиционирования с полностью замкнутым контуром.

2. Распознавание CCD и автоматическое выравнивание иглы.

3. Двойные манипуляторы автоматически загружают и выгружают материалы.

4. Автоматическая загрузка карты (опционально).

5. Высокотемпературный испытательный контроль несущей платформы.

6. Система изображений высокого разрешения.

7. Система хранения и управления данными.

8. Полностью китайский сенсорный экран, понятный интерфейс.

Конфигурация функции

1.      Автоматическая загрузка и выгрузка коробок

2.       Автоматическое открытие крышек коробок

3.      Автоматическая загрузка и разгрузка

4.      Сканирование листов

5.      Сканирование контура ПАТРОНА

6.      Сканирование контура ПЛАСТИНЫ

7.      Предварительная коррекция эксцентриситета

8.       Предварительное выравнивание

9.      Позиционирование зазора автоматическое выпрямление

10.  Автоматическое измерение

11.  Автоматическое выравнивание иглы

12.  Ручное выравнивание иглы

13.  Автоматическое выравнивание перекрестия

14.  Автоматический тест

15.  Регистрация PAD

16.  Функция автоматической очистки иглы

17.  Идентификатор

18.   Автоматическая идентификация

19.  Построение диаграммы MAP

20.   Редактирование атрибутов DIE

21.   Обработка исключений пластины

22.  Инициализация устройства

23.  Создание базы данных устройств

24.  Диагностика системы

25.  Программа GPIB

26.  Поддержание вакуума при выключении питания

27.  Автоматическая обработка пластин

28.  Z-направление Функция компенсации высоты

29.   Функция коррекции положения игольной метки

30.  Функция статистики точности игольной метки

31.  Функция проверки игольной метки (PMI)

32.  Автоматическая загрузка карты (опция)

33.  Карта импорт и экспорт изображений

34.  Управление базой данных устройств

35.  Функция повторного тестирования, немедленное повторное тестирование

36.  Функция повторного тестирования

37.   После проверки всего изделия повторите тестирование с самого начала

38.  Функция передачи данных через сеть

39.  Контрольная сумма идентификатора пластины и функция сравнения

40.   Автоматически функция непрерывного тестирования неисправности матрицы

41.  Поддержка нескольких площадок, тест 256

42.   Настройка порогового значения контроля температуры, сигнализация в случае превышения

Рабочий интерфейс

1. Полностью китайский интерфейс.

2. Функция отображения информации о процессе.

3. Функция отображения информации о тревоге.

Безопасность

1. Разнообразные аппаратные и программные защитные выключатели обеспечивают безопасную работу оборудования.

2. Сигнализация в режиме реального времени о неисправностях и отклонениях.

3. Управление разрешениями ключевых параметров

4. Идентификация и перехват ключевых данных

Внешний интерфейс

1.      GPIB

2.      RS232

3.      TTL

Проект

Значение

Температура окружающей среды

22℃±1℃

Относительная влажность

50±15% относительной влажности

Сжатый воздух

Сухой газ без масляного тумана и влаги, ≥0,5 МПа.

Подача вакуума

≤-80КПа

Напряжение питания

Однофазный, переменный ток 220 В, 50 Гц, 2,0 кВА

Модель

Стоимость, доллары США

Пластинчатая зондовая станция.

Цена по запросу.
