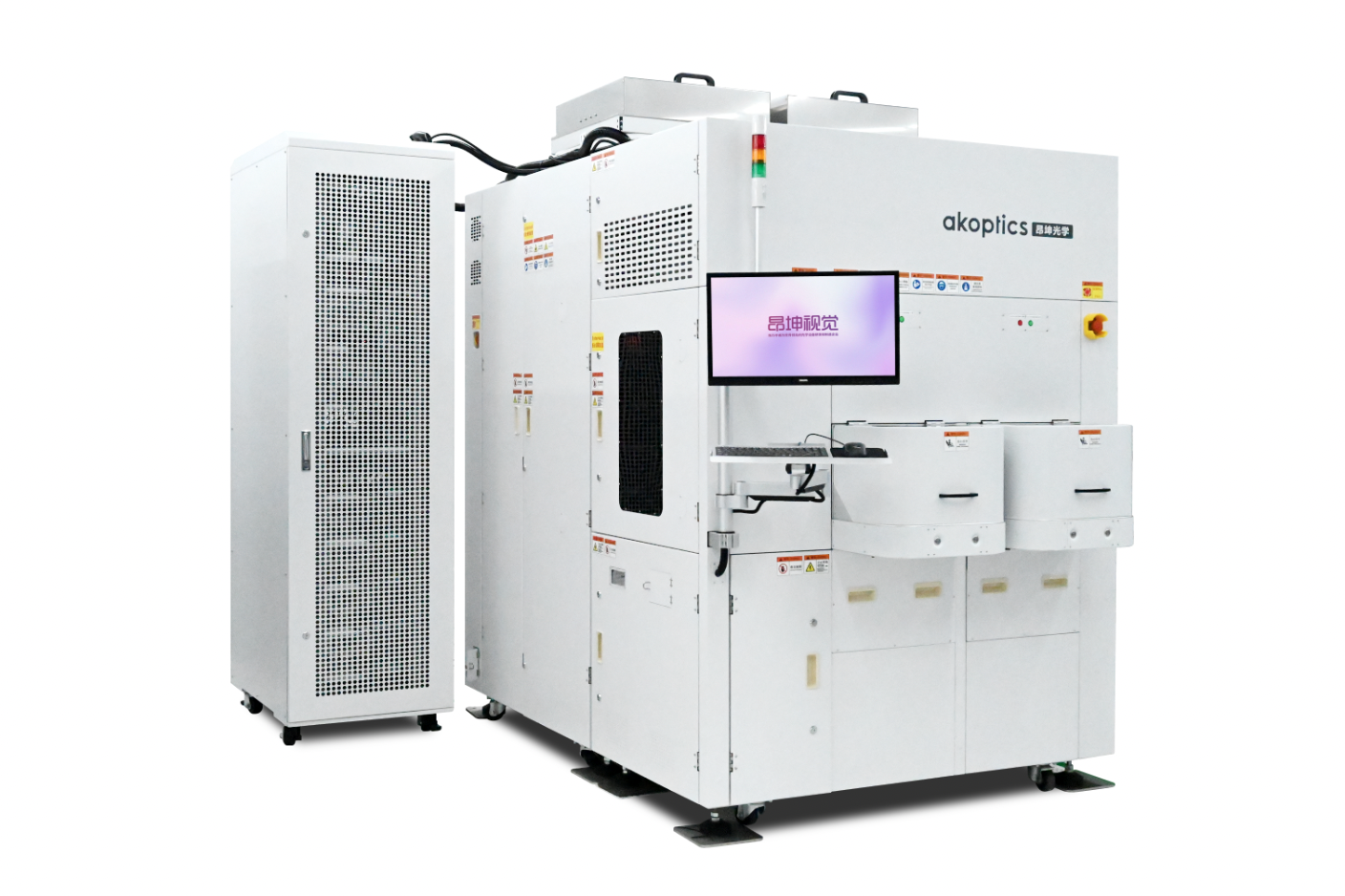

Оборудование для обнаружения дефектов полупроводниковых соединений E1000


Производитель: Китай (114)

0 USD

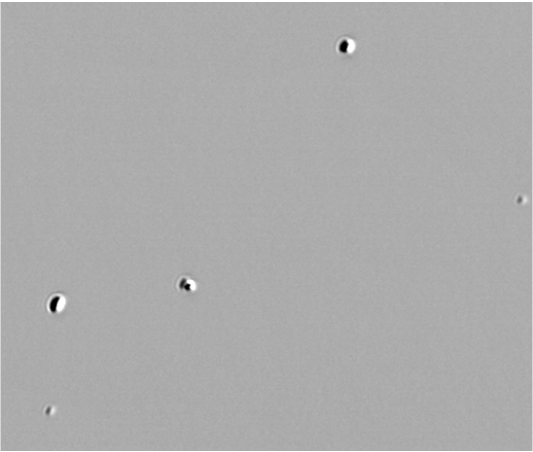

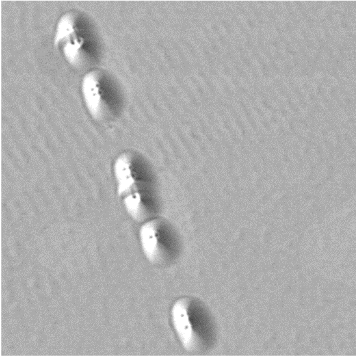

Оборудование для обнаружения дефектов составных полупроводниковых приборов Eagle1000 может обнаруживать сапфир, арсенид галлия, танталат лития, кварцевое стекло, фосфид индия, другие подложки и эпитаксиальные пластины. Он может обнаруживать и отличать дефекты, такие как частицы, ямки, неровности, царапины, пятна, трещины и т.д., с минимальным обнаруживаемым дефектом в 81 нм; он поддерживает проверку пластин 4@, 6 @ и 8@, что обеспечивает высокую производительность, точность и высокую скорость обнаружения.

Технические характеристики

Адаптация к размеру пластины. Размер пластины.

  • Размер: совместимость с 4", 6", 8", 4 стандартные кассеты, другие размеры по запросу.
  • Толщина: 350–1500 мкм (необходимо проверить другие толщины).



Возможность проверки дефектов.

Дефекты

Материалы

Частицы

Si, GaAs, InP

Сапфир, Стекло, LiTaO3

PSS

Яма

Сапфир, GaAs, InP, Стекло, LiTaO3

Ударяться

Сапфир, GaAs, InP, Стекло, LiTaO3

Царапина

Сапфир, GaAs, InP, Стекло, LiTaO3

Пятно

Si, Сапфир, GaAs, InP, Стекло, LiTaO3

Трещины

Si



Вид обнаружения E1000 (BF).





Модель

Стоимость, доллары США

Оборудование для обнаружения дефектов полупроводниковых соединений E1000.

Цена по запросу.
