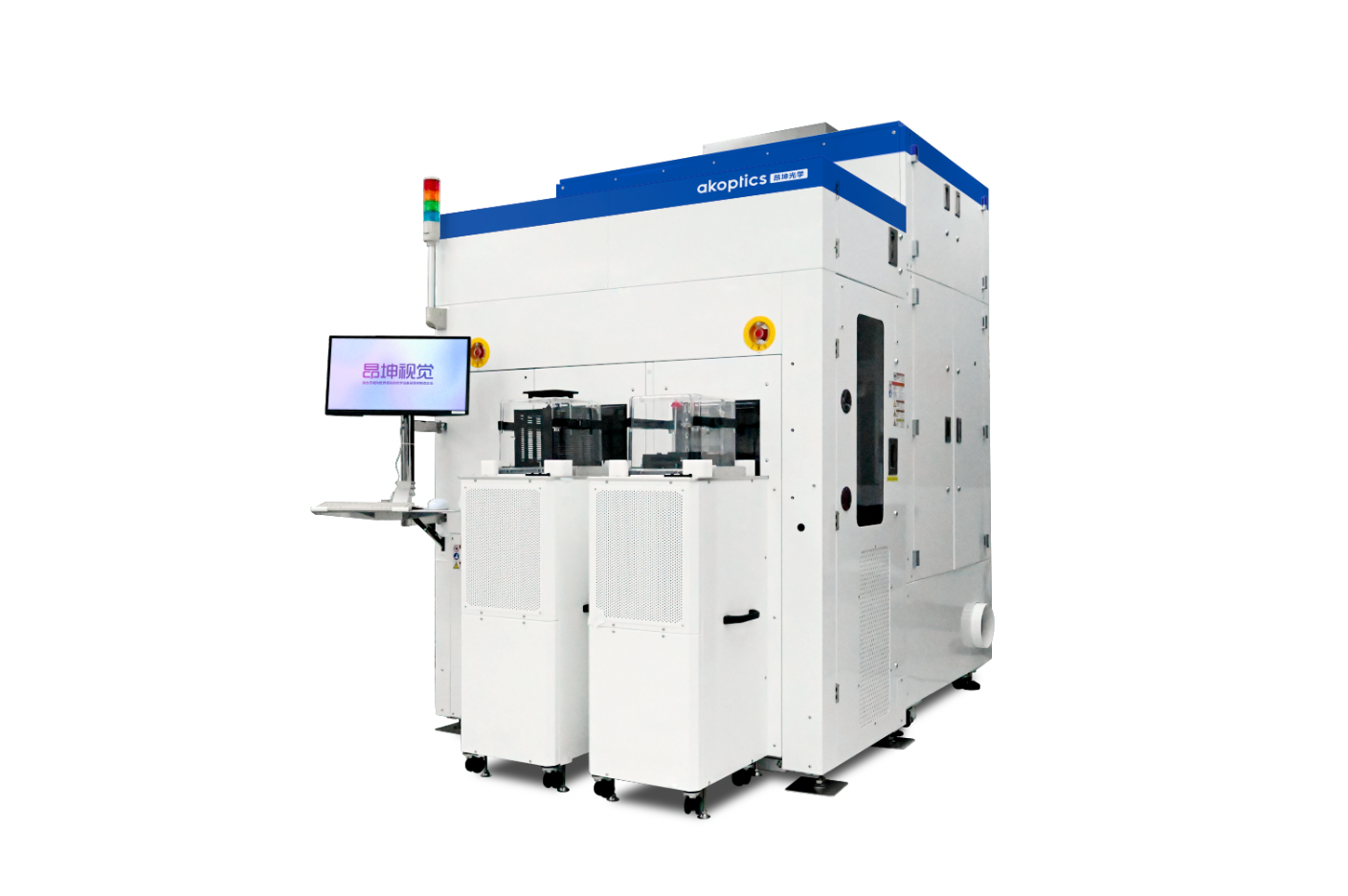

Оборудование для обнаружения дефектов пластин оснащено системами brightfield DIC, darkfield и передовой технологией искусственного интеллекта. F2000 может обнаруживать дефекты, такие как частицы и царапины на поверхности матриц и эпитаксиальных пластин. Его производительность сравнима с производительностью KLA SP1. Этот инструмент используется при производстве пластин HVM и для обнаружения различных интерфейсных технологических узлов в IC Fab для повышения производительности производства микросхем.
Технические характеристики
|
Обработка пластин |
EFEM: 6 дюймов/8 дюймов SMIF или 12 дюймов FOUP |
|
Тип пластины |
Непрозрачные пластины, такие как голые кремниевые пластины, оксиды, нитриды и т.д. |
|
Вафельная основа |
Не больше 100 мкм |
|
Толщина пластины |
350 мкм~1,5 мм (откройте и зажмите нижнюю часть пластины) |
|
Система освещения |
Темное поле наклонного падения, светлое поле дифференциальной интерференции |
|
Чувствительность обнаружения частиц неструктурированных пластин |
51 нм |
|
Классификация дефектов обнаружения |
Частица, царапина, ямка, выпуклость, карта дымки |
|
Узел процесса |
90, 130 нм |
Доступные опции.
- Распознавание текста: OCR, скорость распознавания ≥99% (в соответствии со стандартом SEMI font, за исключением нечетких надписей).
- IV: Программное обеспечение для автономного просмотра изображений, может использоваться для автономного анализа
- SG: SECS-GEM, поддерживает стандартный коммуникационный интерфейс SEMI automation SECS/GEM, соответствует стандартам связи SEMI E5 (SECS-II), SEMI E30 (GEM), SEMI E37 (HSM) и поддерживает другие интерфейсы протоколов связи
- PSL: Стандартная пленка PSL Si.
|
Модель |
Стоимость, доллары США |
|
Оборудование для обнаружения дефектов пластин на интегральной схеме F2000. |
Цена по запросу. |
