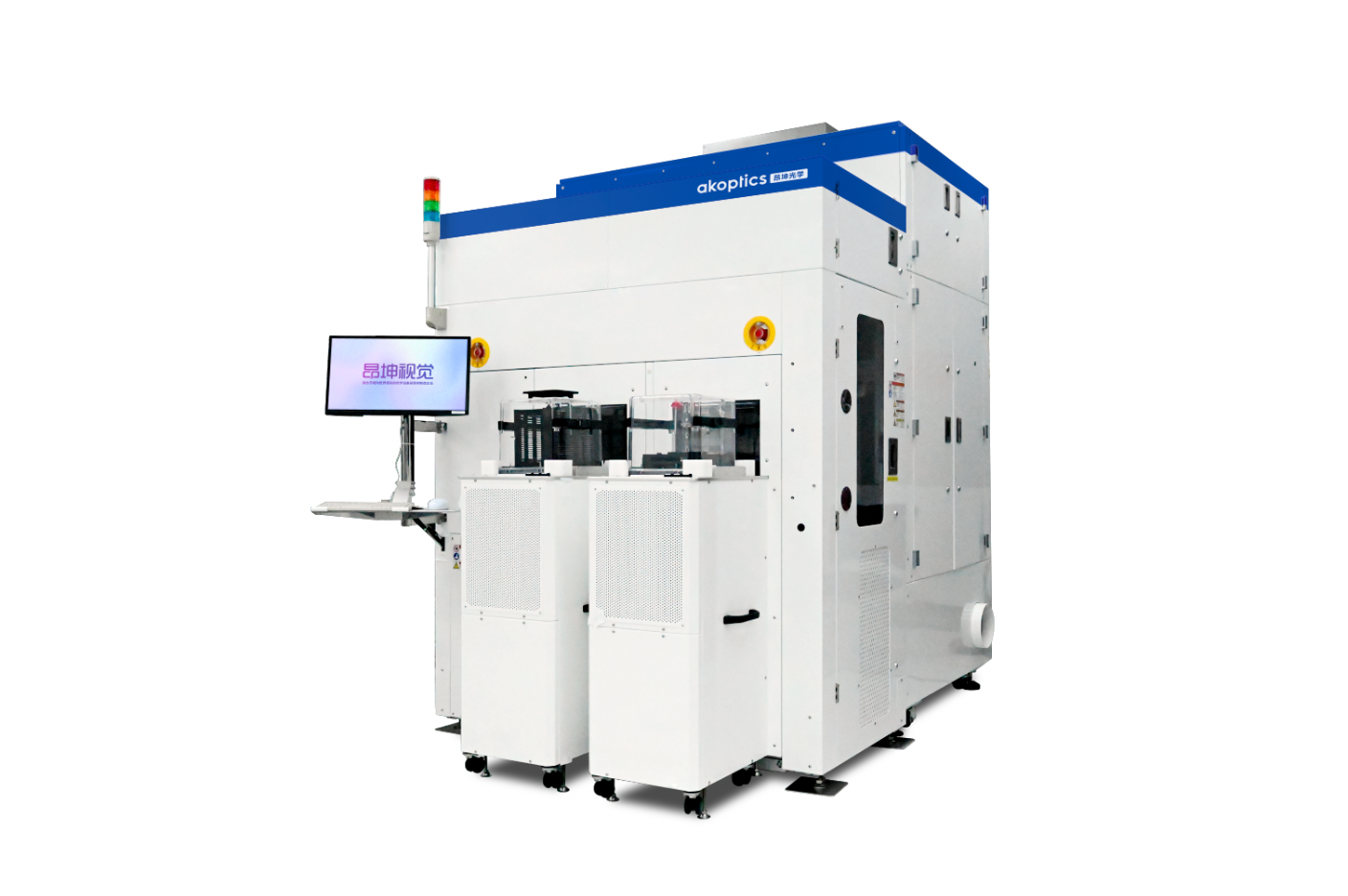

Оборудование для обнаружения дефектов графических пластин имеет функции brightfield, darkfield, AI в сочетании с технологией пространственной фильтрации и может обнаруживать дефекты, такие как частицы, царапины, выбоины и неровности на графических и неграфических пластинах из Si /GaN/ SiC. Основное применение этого инструмента заключается в обнаружении различных интерфейсных технологических узлов в HVM IC Fab для повышения производительности производства микросхем.
Технические характеристики
|
Обработка пластин |
EFEM: 6” / 8” SMIF или 12” FOUP |
|
Применимая пластина |
Si/ GaN/ SiC |
|
Деформация пластин |
Не более 200 мкм |
|
Толщина пластины |
350 мкм ~ 1,5 мм (откройте и удерживайте в нижней части пластины) |
|
Система освещения |
Светлое поле и темное поле при наклонном падении. |
|
Чувствительность обнаружения частиц узорчатой пластины |
150 нм |
|
Чувствительность обнаружения частиц неструктурированных пластин |
80 нм |
|
Классификация дефектов обнаружения |
Частица, царапина, ямка, выпуклость, карта дымки |
|
Узел процесса |
90, 130 нм |
Доступные опции.
- /Распознавание текста: OCR, скорость распознавания ≥99% (в соответствии со стандартом SEMI font, за исключением нечетких букв).
- IV: Программное обеспечение для автономного просмотра изображений, может использоваться для автономного анализа.
- SG: SECS-GEM, поддерживает стандартный коммуникационный интерфейс SEMI automation SECS/GEM, соответствует стандартам связи SEMI E5 (SECS-II), SEMI E30 (GEM), SEMI E37 (HSM) и поддерживает другие интерфейсы протоколов связи.
- PSL: Стандартная пленка PSL Si.
- PL: Для SIC можно добавить канал обнаружения PL.
|
Модель |
Стоимость, доллары США |
|
Дефекты входной части пластины интегральной схемы H2000. |
Цена по запросу. |
