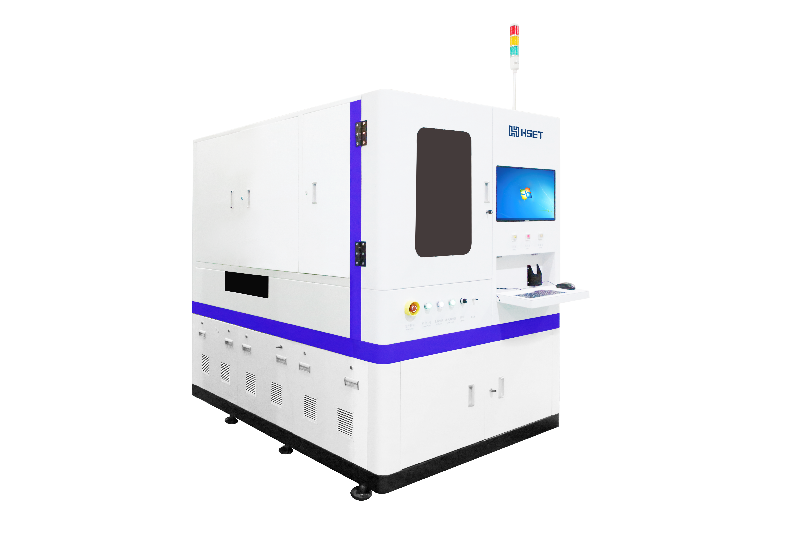

Модель устройства: DSI-L-MR1803
Сфера применения: Используется для ремонта дефектных микросхем Mini LED/IC (продукты прямого отображения и подсветки), удаления дефектных чипов, очистки поверхности олова, покрытия паяльной пастой, прикрепления отличных чипов, а также лазерной сварки и отверждения.
Технические характеристики
- Высокая степень автоматизации: обработка конвейерной цепи и автоматическая идентификация неправильного положения стружки для удаления, плоской жести, точечной заплатки из олова и сварки.
- Сильная совместимость: он может быть настроен и совместим с различными размерами микросхем, а минимальный размер ремонтной микросхемы составляет 3 мил * 4 мил
- Надежная лазерная система: интегрированная зрелая коаксиальная лазерная сварочная система с контролем температуры, а также равномерное и стабильное формирование точечной энергии.
- Структурная жесткость и стабильность: мраморная платформа для движения линейного двигателя, компактная и стабильная структура, точность позиционирования машины в пределах 2 мкм
- Сильная отслеживаемость: автоматический процесс ремонта обычно содержит 6 чертежей процесса ремонта.
Технические параметры
|
Основные параметры: |
Категория обработки |
Печатная плата, FPC, стекло, алюминий и т. Д. |
|
Размер стружки |
0304mil-2020mil (настраиваемый) |
|
|
Синяя пленка со сколом |
3 x 6' кольца |
|
|
лазер |
915 нм, CW, равномерное пятно, 30 Вт/60 Вт (настраиваемый) |
|
|
Подвижная платформа |
Многоосевая мраморная платформа для перемещения двигателя с прямым дисплеем, точность позиционирования ± 2 мкм |
|
|
Лазерный дальномер |
Разрешение 1,5 мкм, абсолютная погрешность ± 0,05% |
|
|
Убирать |
Толкающий нож / лазерный термоклей |
|
|
Раздавать |
Поворотный рычаг, иглы разных размеров |
|
|
Монтировать |
XY: ≤±10 мкм, θ: ≤±1°, контроль давления (опция) |
|
|
Сварка |
Коаксиальная лазерная система с регулируемой температурой |
Процесс доработки:
|
Модель |
Стоимость, доллары США |
|
DSI-L-MR1803 |
По запросу |
