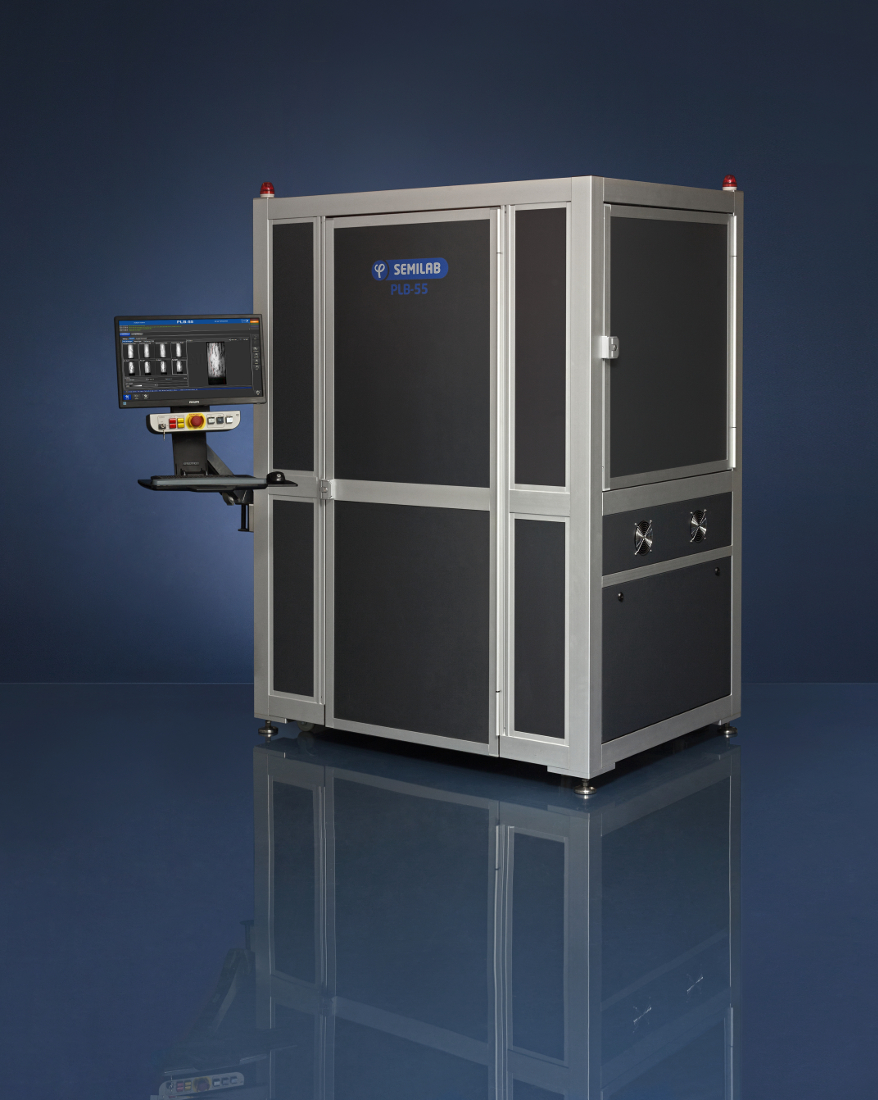

Система визуализации фотолюминесцентных кремниевых блоков PLB-55

Технические характеристики

PLB - это быстрая, бесконтактная и простая в использовании система для обнаружения дефектов и концентрации примесей в кремниевых блоках для применения в фотоэлектрической промышленности.

Особенности и системные спецификации:

Система визуализации слитка:

• Измерение срока службы фотолюминесценции - отображение для всех 4 сторон
• Максимальный размер блока: 159×159×500 мм
• Тип блока: полированный или неполированный блок
• Проверка на основе ИК-перехода
• Встроенный измеритель срока службы μ-PCD с 1 зондом для калибровки на месте - 1 сканирование линии с каждой стороны и пожизненная калибровка всего PL-изображения.
• Определение размера блока с помощью встроенных оптических датчиков Omron
• Встроенная вихревая головка для измерения удельного сопротивления 1 строчная развертка с каждой стороны
• Встроенный P/N тестер для определения типа проводимости по 1 сканированию линии с каждой стороны.
• Измерение веса (макс. 50 кг, точность 20 г)

Дополнительные измерения:

• Измерение удельного сопротивления с помощью вихревой головки
• Измерение срока службы с помощью головки μ-PCD
• Измерение температуры с помощью пиротехнического датчика
• Измерение типа проводимости PN
• Измерение веса блока
• Измерение размера блока
• Измерение угла наклона блока

Оценка программного обеспечения:

• Рассчитанная карта срока службы
• Определение линии разреза на основе срока службы
• Определение линии разреза на основе удельного сопротивления
• Процент площади дефекта
• Цветные изображения
• Экспорт данных в Excel

Опции:

• Изображения с высоким разрешением (пропускание, PL)
• Полностью автоматизированная поддержка роботов
• Блок-маркер и печать
• G-код для станков с ЧПУ
• MES
• Измерение количества пуль для исследований и разработок
• Варианты языка: Английский, китайский, венгерский
