Тестер сопротивления листа излучателя CMS, CLS

Технические характеристики

Быстрое бесконтактное определение характеристик материала и управление технологическим процессом

Сопротивление листа эмиттера является основным параметром контроля качества кремниевых пластин в фотоэлектрических установках после диффузии эмиттера.

Модели CLS, CLS-1A, CLS-3A и CLS-5A, измерители сопротивления листа эмиттера позволяют измерять сопротивление листа в 1-5 точках с высокой производительностью, которая соответствует требованиям поточного контроля качества на полностью автоматизированных линиях по производству электролизеров.

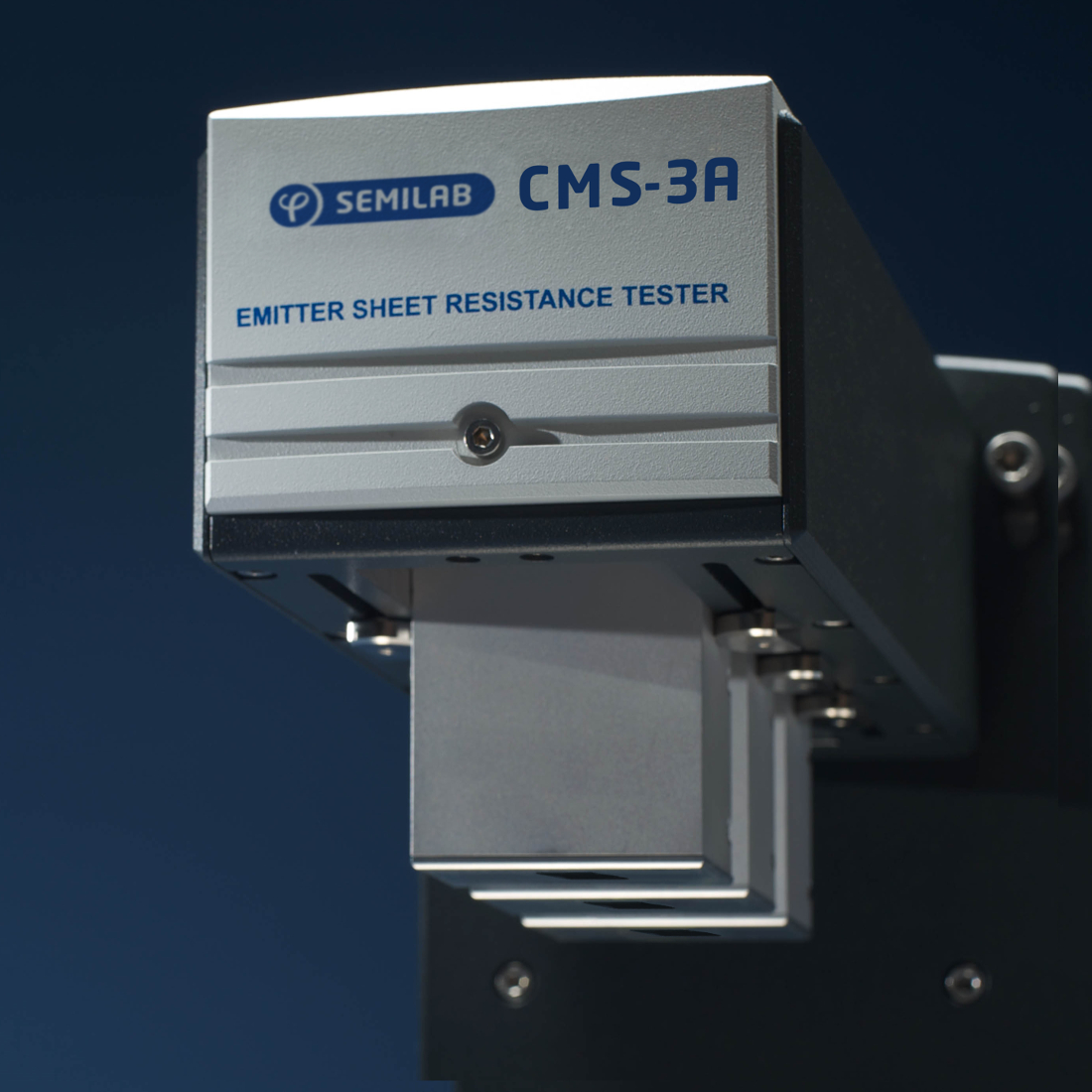

Модели CMS, CMS-1A, CMS-3A, тестеры сопротивления листа эмиттера позволяют измерять пластины “на лету”, т.е. конвейерная лента не останавливается во время измерения. Таким образом, они обладают высокой производительностью, которая отвечает требованиям поточного контроля качества на полностью автоматизированных линиях по производству ячеек.

Особенности и системные спецификации:

• Измерения. технология: бесконтактное фотоэлектрическое напряжение в соединении (JPV)
• Размер выборки: от 100 до 156 мм (опция 210 мм)
• Пример структуры: np или pn соединения
• Расстояние между зондами: 1,5 мм высота зонда над транспортным отверстием
• Пример поддержки: на поясе
• Калибровка: по пластинам, проверенным четырехточечным зондом

Опции:

• Измерительный модуль (вкл. Головки для измерения сопротивления листа 1A-5A)
• Промышленные ПК (операционная система Windows) и периферийные устройства
• Проверка излучателя CLS-1M - опция
• Датчик присутствия пластин (только CMS)

Широкий выбор доступных интерфейсов для автоматизации и MES:

• Оптически изолированный ввод-вывод 24 В, интерфейс Ethernet
• Profibus
• OPC DA
• Протокол TCP / IP, содержимое может быть XML или ASCII
• База данных SQL
• SECS/GEM
