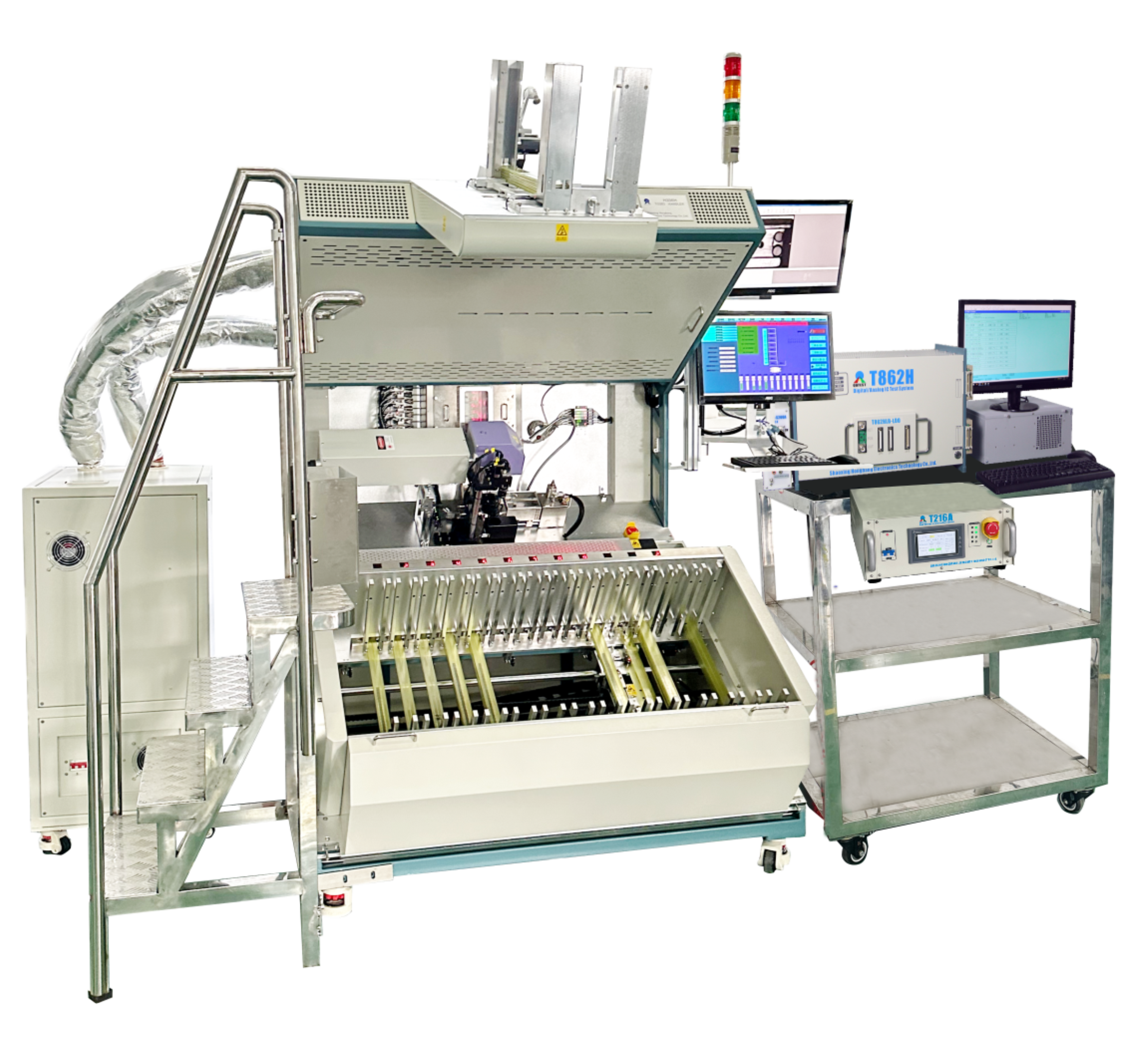

Комбинированные тестовые системы T86X и T216X для модулей IPM

Технические характеристики

T86X Серия: Тестирование статических и динамических параметров
Система тестирования гибридных цифро-аналоговых ИС T86X, способная тестировать смешанные сигнальные ИС, силовые приборы и различные модули, в комбинации с сортировщиком H856X позволяет проводить тестирование и сортировку модулей IPM по статическим и динамическим параметрам. Конфигурация поддерживает от 2 до 4 тестовых площадок.

T216X Серия: Тестирование высоковольтной изоляции
Высоковольтная система тестирования изоляции T216X в комбинации с сортировщиком H856X позволяет тестировать и сортировать модули IPM по параметрам высоковольтной изоляции. Конфигурация также поддерживает от 2 до 4 тестовых гнезд.

Ключевые особенности комбинированных систем:

• Специализированная конструкция:Сортировочная система H856X имеет вертикальное исполнение и соединяется "спина-к-спине" с системой T86X, что обеспечивает минимальную длину электрических соединений, гарантируя стабильность и точность динамических измерений.
• Защита от помех:Система T216X совместно с H856XH обеспечивает минимальное влияние высокого напряжения на другие тестовые гнезда, что гарантирует точность и стабильность измерений DC и AC сигналов.
• Компактность:Комбинированные системы имеют малые габариты, экономя производственную площадь.
• Дополнительные функции H856X:Лазерная маркировка, очистка от пыли, 2D и 3D оптический контроль (проверка маркировки, идентификатора и выводов).
• Сетевая интеграция и защита от ошибок:Все программы и данные передаются по сети. На локальном ПК хранится только текущая тестовая программа (принцип "защиты от ошибок").
• Высокотемпературное тестирование:Опциональная система обогрева для H856X обеспечивает температурный диапазон от комнатной температуры до 175°C, что подходит для тестирования автомобильных компонентов.
• Упрощенная коммутация:Поддержка интерфейсов GPIB, RS485, CAN позволяет использовать один промышленный ПК для управления интерфейсом сортировки без кабельных соединений, упрощая систему и повышая точность тестирования.
• Совмещение данных:Реализовано объединение трех идентификационных кодов ("три кода в одном").
• Регистрация данных и трассируемость:Ведется запись данных об аномальных событиях, обеспечивая функцию последующего анализа и прослеживаемости.

Технические параметры
