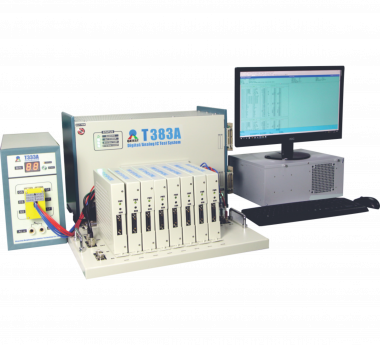

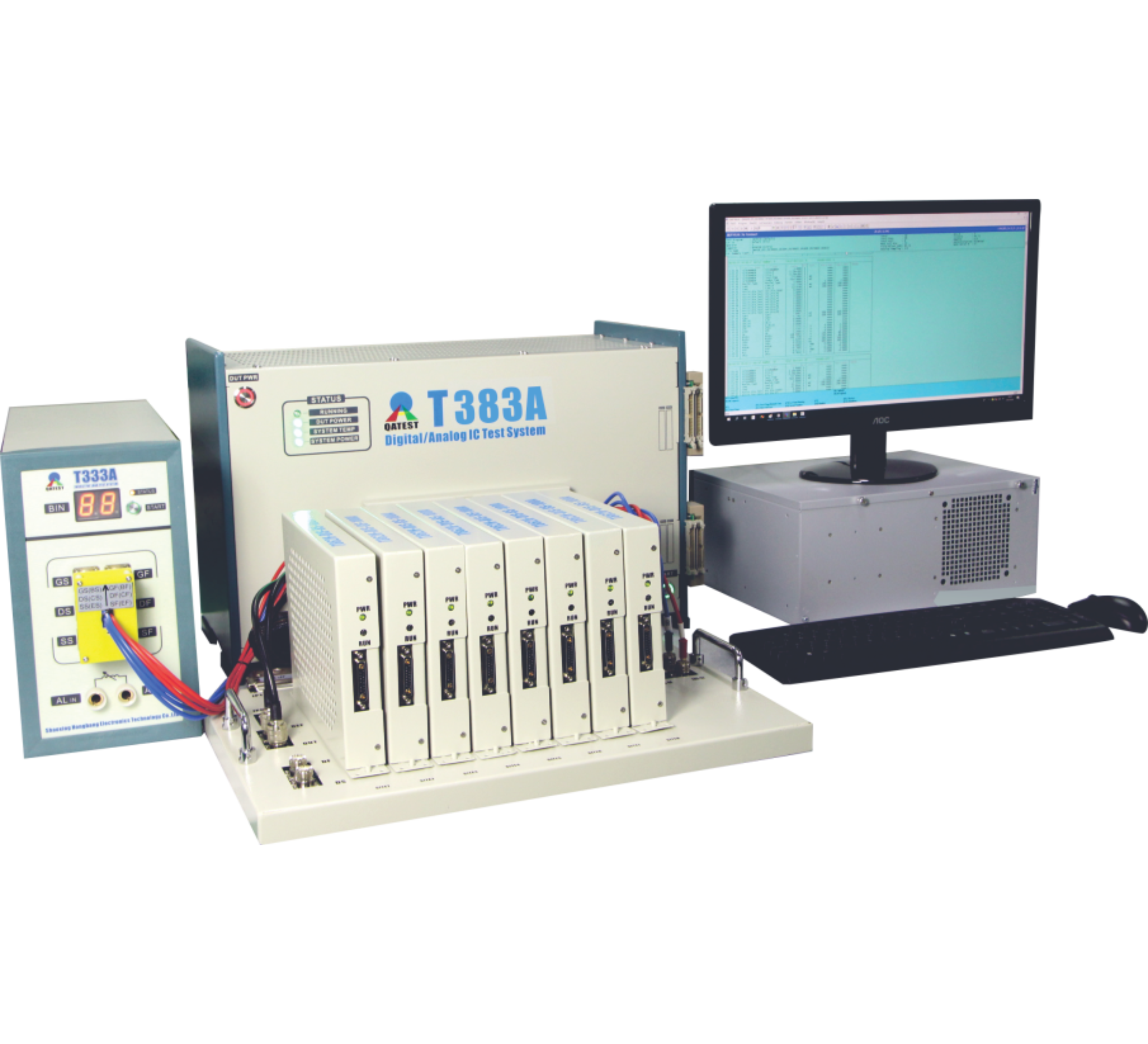

Многопозиционная система для CP-тестирования силовых приборов (T383X Серия)

Технические характеристики

T383X Серия — это комплексная система, предназначенная для многопозиционного (Site) комплексного параметрического тестирования силовых полупроводниковых приборов. Управление несколькими независимыми измерительными подсистемами осуществляется с одного промышленного ПК. Система позволяет выполнять комбинированные испытания, такие как DC + UIS + Rg.

Гибкая интеграция и применение
T383X может работать с различными типами сканеров проб (про needle-тестеры). В зависимости от уровней напряжения и тока система поддерживает параллельное тестирование с конфигурацией от 1 до 16 площадок (Site). Интеграция T383X с системами T342X (Rg) и T33X (UIS/EAS) позволяет проводить унифицированное многопараметрическое тестирование силовых приборов. Вызов тестовых программ и генерация картографических данных (Mapping) выполняются так же просто, как и на standalone-системе. Это ощутимо упрощает работу для оператора и полностью устраняет сложные, подверженные ошибкам и затратные по времени процедуры обработки партий на производстве. Система особенно подходит для тестирования компонентов автомобильной электроники и приборов на основе полупроводников третьего поколения.

Ключевые особенности и технические характеристики

1. Централизованное управление: Все интегрируемые измерительные подсистемы управляются с одного компьютера, что упрощает компоновку на производственной площадке.
• Примеры подсистем: T36X (статические DC-параметры), T342X (сопротивление и емкость затвора), T33X (лавинные испытания с индуктивной нагрузкой), T23X (испытание на обратный импульсный ток - IFSM).
2. Масштабируемость CP-тестирования: Конфигурация CP-тестирования поддерживает от 1 до 8 тестовых гнезд в зависимости от требований.
3. Эффективное управление программами и данными:
• Тестовые программы, алгоритмы сортировки (Bin) и требования к картам (Mapping) для всех подсистем могут быть загружены одним сканированием кода или одним нажатием коды.
• Все тестовые данные и соответствующие DUT упорядочены по номерам и интегрированы, как если бы они были получены от одной системы. Поддерживается сохранение в различных стандартных форматах.
• Единая среда для программирования, сохранения и вызова программ для всех подсистем, с возможностью и независимой работы с каждой подсистемой.
4. Удобный интерфейс и мониторинг: Тестовые данные отображаются в реальном времени в едином интерфейсе. Область данных имеет фон с указанием соответствующей тестовой системы для удобства идентификации, мониторинга и анализа.
5. Сетевая интеграция и безопасность: Все программы и данные могут передаваться по сети. На локальном компьютере может храниться только текущая тестовая программа, реализуя функцию "защиты от ошибок" (Poka-yoke).
6. Надежные интерфейсы: Отказ от кабелей для сортировки (Bin) упрощает систему и повышает надечность процесса сортировки. Также поддерживаются стандартные интерфейсы (GPIB, RS485, CAN).
7. Мониторинг и аудит: Обеспечивается автоматический мониторинг температуры и задымленности в стойке с сигнализацией. Ведется журнал аномальных событий для обеспечения прослеживаемости.
8. Гибкость и совместимость: Возможность интеграции с системами других производителей для создания гибридных решений, отвечающих любым требованиям пользователя.

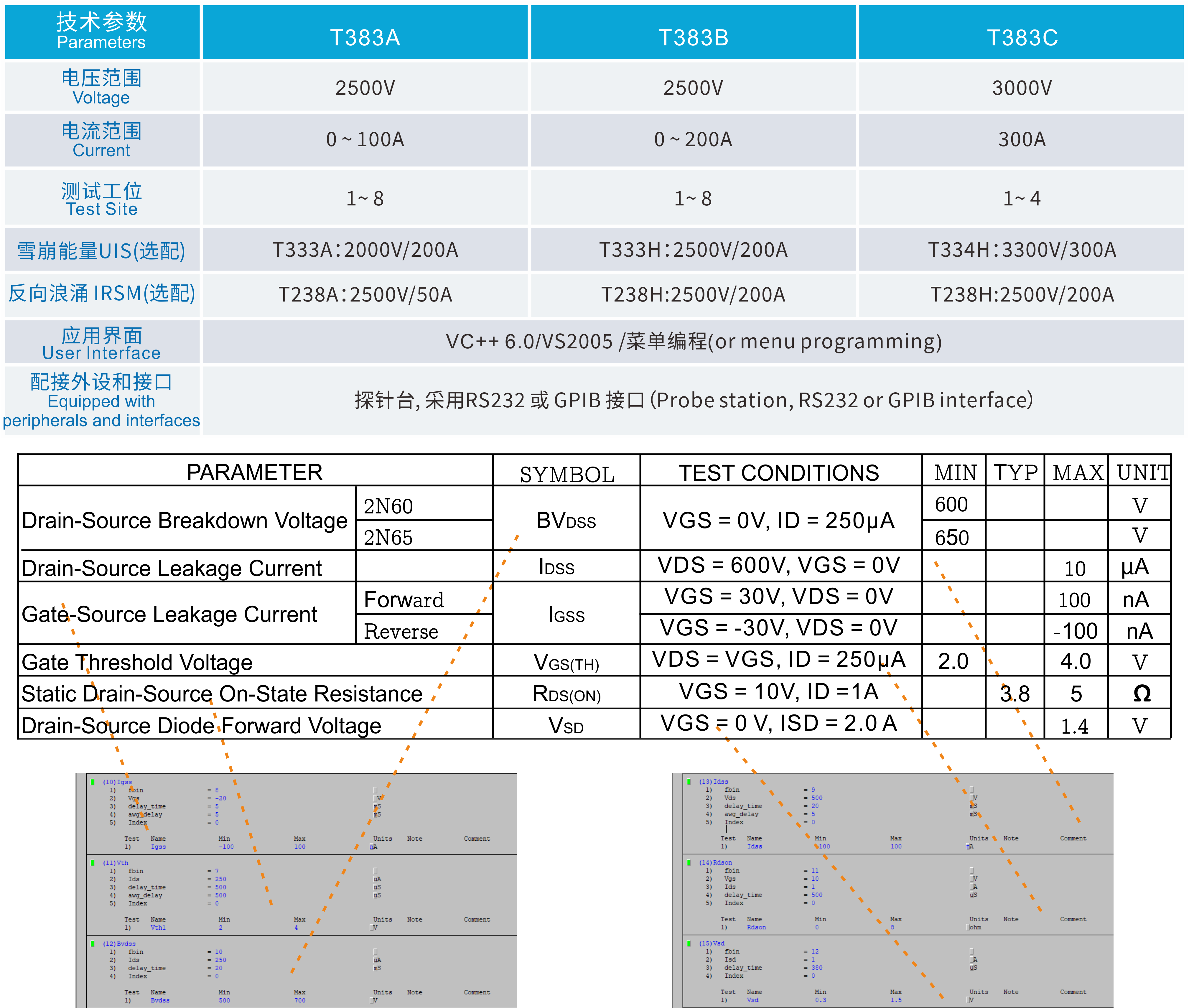

Технические параметры
