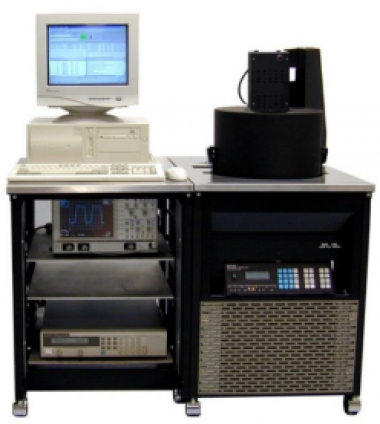

Тестирование четырёхдискового осциллятора W-2800B SMD

Технические характеристики

• Автоматизированная система температурных испытаний генератора,VCXO и TCXO на основе программного обеспечения
• Позволяет проводить более 50 различных тестов
• Точный анализ характеристик запуска генератора с помощью временных интервалов
• Параметры и характеристики соответствия кривой проверяются на соответствие легко определяемым требованиям
• Генераторы различных частот могут быть протестированы за один температурный цикл.
• Все данные публикуются в база данных Microsoft AccessTM
• Данные могут быть экспортированы в Microsoft Excel TM для пользовательского анализа данных
• Номер детали генератора можно использовать для настройки полных параметров измерения., пределы контроля качества, точки контроля температуры и распечатки данных
• Камера вмещает четыре дисковых поддона, в общей сложности до 512 деталей
• Доступны стандартные размеры SMD: 2.0x2.5, 2.5x3.2, 3.2x5, 3.5x6, 5x7, 5x7.5, 9x14, DIP (полный и половинный)
• Измеряет LVDS, PECL, ECL, CMOS и TTL-устройства
• Схема нагрузки легко меняется с помощью подключаемого модуля

Технические параметры

• Испытательная головка зонда S&A
• Камера для температурных испытаний S&A 4220 (LCO2, опция LN2 или MR)
• Осциллограф
• Источник питания 20A
• Системный контроллер
• Плата S&A MFC-100 (требуется полноразмерный разъем PCI)
• Интерфейс GPIB
• Системное программное обеспечение на базе Windows ®
• Принтер (опционально)
