Технические характеристики
- Первая в отрасли система контроля температуры кристаллов со 100% электронной коммутацией
- Запатентованная 50-омная отражательная сеть обеспечивает типичную повторяемость измерения частоты на уровне 10 частей на миллиард!
- Камера вмещает восемь печатных плат DUT с 64-позиционным гнездом для поддонов, в общей сложности 512 деталей
- Датчик RTD, установленный на печатной плате DUT для точного измерения температуры
- Кристаллы с различными частотами могут быть протестированы за один температурный цикл
- Параметры и характеристики соответствия кривой проверяются на соответствие легко определяемым пределам контроля качества
- Данные могут быть экспортированы в Microsoft Excel TM для пользовательского анализа данных
- Термисторно-кристаллическое тестирование для применения в GPS-системах :
- Коэффициент остаточной стабильности частоты RFSS (ppb/°C)
- 5°C гистерезис малой орбиты 1 RFHS (ppb/°C)
- 5°C гистерезис малой орбиты 2 HSO (ppb pk-pk)
Технические параметры
|
Параметр |
250B-2 |
250C-2 |
|
Диапазон частот |
1 МГц – 220 МГц |
1 МГц – 420 МГц |
|
Корреляция частоты |
± 1 ppm (типовое) |
± 1 ppm (типовое) |
|
Повторяемость частоты |
10 ppb (типовое) |
10 ppb (типовое) |
|
Стабильность по температуре |
± 0.1°C |
± 0.1°C |
|
Диапазон рабочих температур (MR) |
-55°C – 125°C |
-55°C – 125°C |
|
Диапазон температур (MR с LN2 Boost) |
-65°C – 125°C |
-65°C – 125°C |
- S&A 250B-2 или 250C-2
- Сетевой анализатор с опцией OCXO
- Температурный анализатор S&A 4350MR, опция 1 испытательная камера
- Восьмипозиционный корпус платы и объединительная плата
- 50-Омные отражающие сети
- Системное программное обеспечение на базе Windows®
- Системный контроллер
- Принтер (опционально)
|
Модель |
Стоимость, доллары США |
|

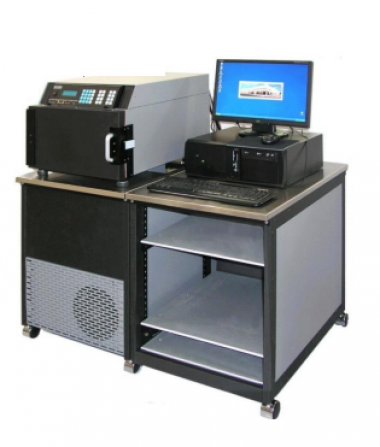

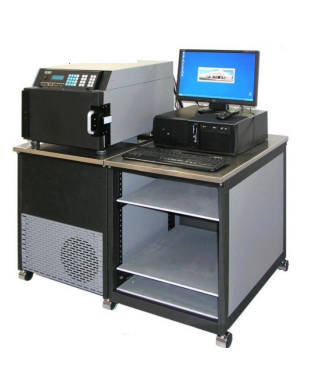

Система для испытания кристаллов W-2220MR на брак |
По запросу |
