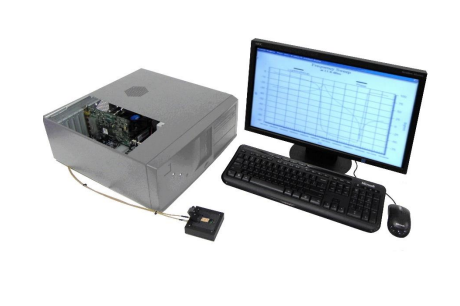

Сетевой анализатор PCIe 250B-2, 15 кГц–220 МГц

Технические характеристики

• Шина PCIe
• Длина платы в два раза меньше, чем у (сетевого анализатора) S&A 250B-1
• Полнофункциональное графическое программное обеспечение для измерений на кристаллах кварца, керамических резонаторах и сетевом анализаторе
• Расширенные измерения зависимости уровня возбуждения со скоростью 5 мс на точку
• Более 50 различных измерений параметров кристалла
• Высокоточные измерения FL
• Множество ложных измерений
• Доступны тестовые приборы для SMD, свинцовых, глухих и низкочастотных кристаллов
• Индивидуальная интеграция с OLE
• Типичная скорость измерения в 1,5 раза выше, чем у S&A 250B-1

Диапазон частот: от 15 кГц до 220 МГц

Частотная корреляция: ± 1 ppm* в серии (типичная)

Мощность кристалла: от 100 вТ до 1000 мкВт (от 1 МГц до 50 МГц) от 1 nW до 500 uW (>50 МГц)

Каналов: два

Требования к контроллеру: Windows XP Pro® (32-разрядная версия) с поддержкой Intel uP и слотом PCIe -or Windows 10 Pro® (64-разрядная версия) с поддержкой Intel uP и разъемом PCIe
