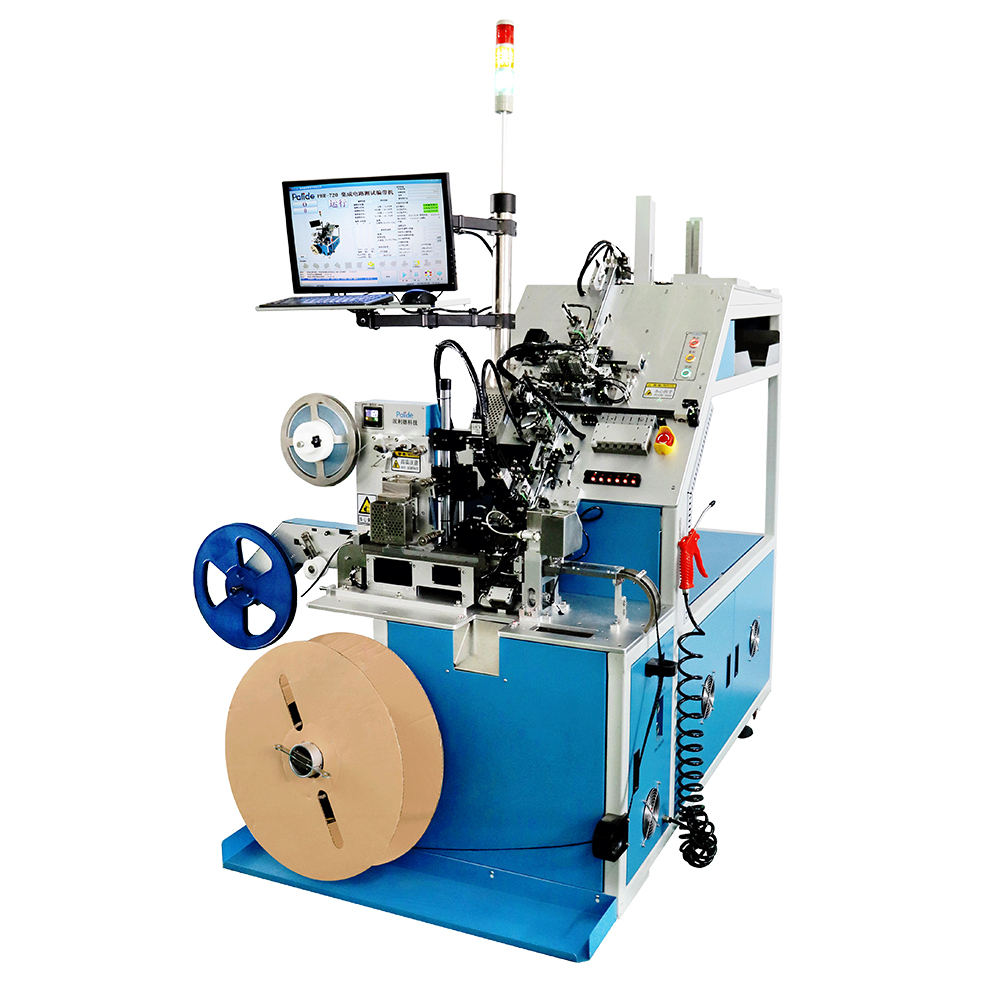

Универсальный автомат для гравитационного тестирования и ленточного монтажа интегральных схем PHR-413/415

Технические характеристики

Автомат для тестирования и ленточного монтажа PHR-413/415 использует автоматическую подачу компонентов из трубок с помощью силы тяжести. Оборудование оснащено двух- или четырехпозиционной испытательной станцией на одной направляющей, системой 2D/3D визуального контроля траектории, серводвигателем с кулачковым механизмом для вакуумного захвата компонентов и храповым механизмом для подачи несущей ленты.

Машина включает 2D систему визуального контроля позиционирования в ленте, сервопривод термоуплотнительного ножа для горячего прессования и систему выгрузки готовых рулонов. Управление осуществляется через специализированный промышленный компьютер под управлением ОС Windows.

Технические параметры

• Способ подачи:Автоматический механизм подачи плавно вращается, подавая IC из трубок в направляющую, стойка подачи может единовременно размещать 50 трубок.
• Тестовая позиция:Двухпозиционная или четырехпозиционная.
• Визуальный контроль направляющей:Позиция 2D/3D визуального контроля направляющей.
• Механизм всасывания компонентов:Серводвигатель управляет вращением кулачка, точно помещая IC из наклонной направляющей в несущую ленту.
• Движение несущей ленты:Под приводом серводвигателя и храпового колеса, несущая лента, совмещаясь с помещением IC, движется с высокой скоростью вперед.
• Визуальный контроль внутри несущей ленты:2D визуальный контроль внутри несущей ленты.
• Герметизация крышечной ленты:Серводвигатель приводит термоуплотнительный нож для возвратно-поступательного горячего прессования или самоклеящейся герметизации.
• Способ выгрузки:1 автоматическая размотка ленты с выгрузкой на барабан, конфигурация: 5 позиций для ручной вставки в трубки после тестирования и 2 позиции для ручной вставки в трубки после визуального контроля.
• Система управления:Управляется специализированным промышленным компьютером и системой Windows, может в реальном времени отображать количество продуктов в каждой трубке при производстве, значение UPH, JAM RATE, а также местоположение неисправности, причину, метод устранения и т.д., одновременно может сохранять данные и печатать производственные данные.
• Обладает функцией внешнего контроля изделий с размоткой ленты и отгрузки в трубках.
• Режим работы:Автоматический, ручной на выбор.
