Технические характеристики

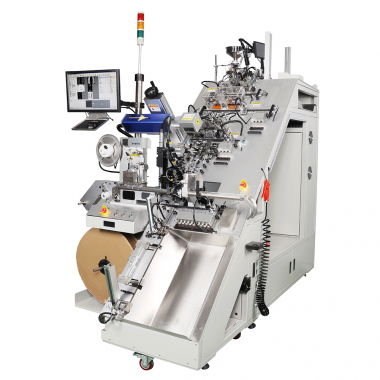

PHR-413HEMV представляет собой интегрированную систему, сочетающую функции высоковольтного тестирования, электрического тестирования, маркировки, оптического контроля и ленточной упаковки. Система использует вибрационный бункер или трубчатый механизм автоматической подачи. После гравитационного скольжения и прохождения тестирования, маркировки и оптического контроля, сервопривод управляет вращением кулачкового механизма для захвата компонентов. Зубчатое колесо перемещает несущую ленту с встроенным 2D визуальным контролем, сервопривод приводит в действие термоуплотнительный нож для герметизации, и осуществляется выгрузка в виде рулона ленты или трубок. Управление осуществляется промышленным компьютером под управлением ОС Windows через интуитивно понятный интерфейс. Система отличается высокой скоростью работы, низким уровнем отказов и отличной стабильностью.
Технические параметры
- Способ подачи:Вибрационный бункер или трубчатый механизм автоматической подачи плавно перемещает ИС в направляющие.
- Станция высоковольтного тестирования:1 позиция высоковольтного тестирования с возможностью последовательного тестирования нескольких компонентов.
- Станция электрического тестирования:2 параллельные позиции электрического тестирования с возможностью параллельного тестирования.
- Станция маркировки:1 позиция маркировки.
- Станция визуального контроля направляющих:1 позиция 2D&3D визуального контроля направляющих.
- Механизм захвата:Серводвигатель управляет вращением кулачка для точного размещения ИС из наклонной направляющей в несущую ленту.
- Перемещение несущей ленты:Привод от серводвигателя и зубчатого колеса обеспечивает высокоскоростное движение ленты синхронно с размещением ИС.
- Визуальный контроль в ленте:2D визуальный контроль внутри несущей ленты.
- Герметизация крышечной ленты:Сервопривод управляет возвратно-поступательным движением термоуплотнительного ножа для термоклейкой или самоклеящейся герметизации.
- Способ выгрузки:1 автоматическая выгрузка в рулонах и 1 автоматическая выгрузка в трубки, с 3 ручными позициями для высоковольтного тестирования, 3 ручными позициями после электрического тестирования и 9 ручными позициями после визуального контроля.
- Система управления:Промышленный компьютер с ОС Windows. Мониторинг в реальном времени количества продукции, производительности (UPH), уровня заторов и диагностики неисправностей с возможностью архивации и печати данных.
- Функциональность:Возможность размотки ленточной упаковки и визуального контроля продукции, отгружаемой в трубках.
- Режимы работы:Автоматический и ручной.
Спецификация оборудования:
|
Параметр |
Значение |
|
Модель оборудования / Equipment Type |
PHR-413HEMV |
|
Применимые корпуса / Package |
SOP、LSOP、SSOP、DIP |
|
Тестовые позиции / Test Site |
1 высоковольтная, 2 параллельные электрические |
|
Способ тестирования / Contact Finger Mode |
Зажимное тестирование |
|
Количество категорий сортировки / Bin |
8 на станцию |
|
Производительность в час / UPH |
8-18K (зависит от типа корпуса) |
|
Скорость размотки в час / UPH |
5-10K (зависит от типа корпуса) |
|
Герметизация крышечной ленты / Sealing |
Термоклейкая или самоклеящаяся с сервоприводом |
|
Система визуального контроля / Vision system |
2D/3D |
|
Способ управления / Control Mode |
Промышленный компьютер Windows XP/7 |
|
Питание / Supply Voltage |
AC220V±10%/50 Гц |
|
Мощность / Power |
850 Вт |
|
Рабочее давление / Air Pressure |
5-7 кгс/см² |
|
Габариты / Size (Д×Ш×В) |
2200×1500×2200 мм |
|
Вес / Weight |
650 кг |
|
Модель |
Стоимость, доллары США |
|
PHR-413HEMV |
По запросу |
