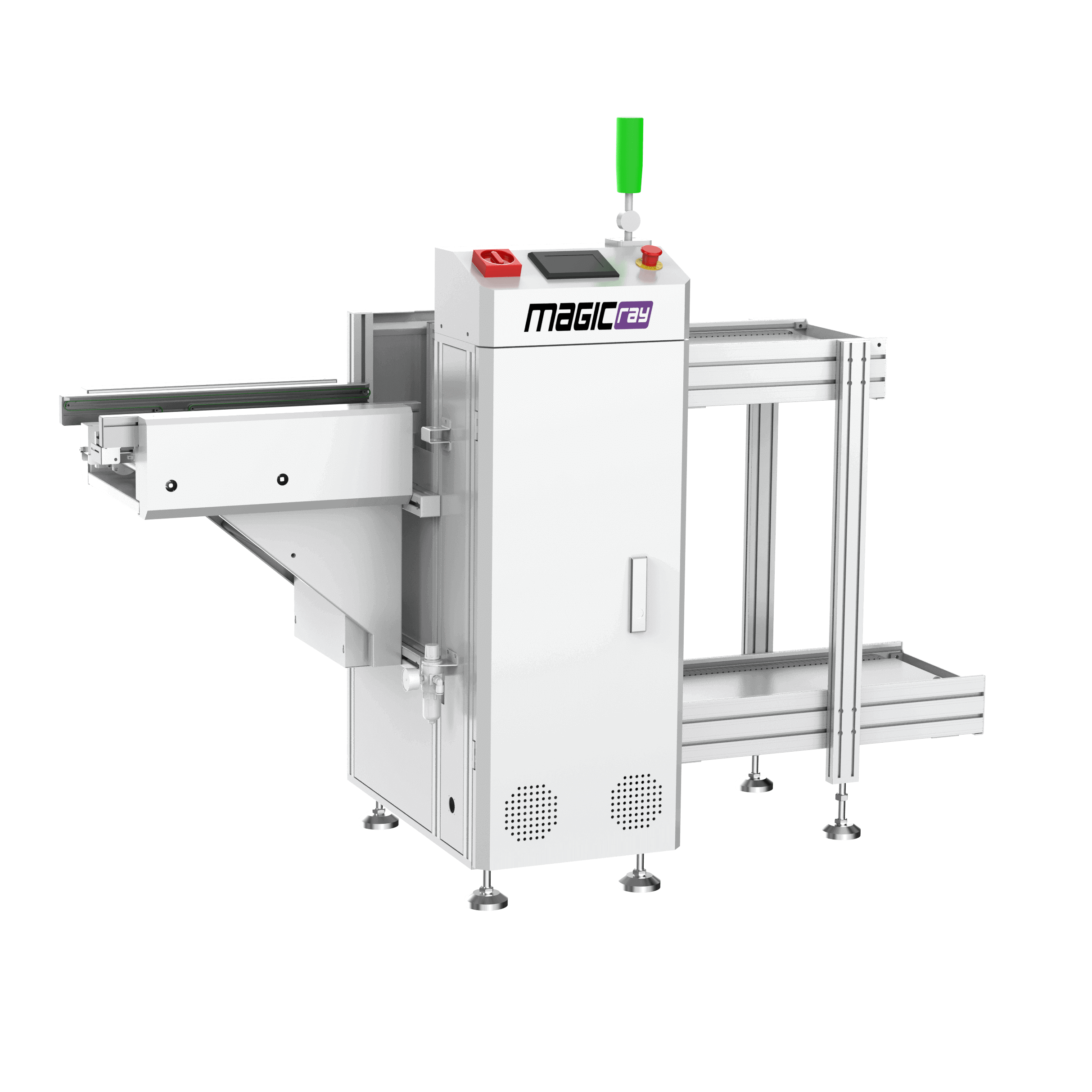

Это оборудование используется в завершающем звене производственной линии SMT
Технические характеристики
- Высокоэффективный процесс приёма плат, способствует повышению общей производительности;
- Прочная и стабильная конструкция подъёмной платформы обеспечивает надёжную и плавную работу;
- Упрощённый интерфейс — лёгкий в освоении и эксплуатации;
- Пневматические механизмы подъёма и опускания обеспечивают точное позиционирование кассет с платами;
- Система управления на базе ПЛК — высокая скорость отклика и отличная совместимость.
Технические параметры
|
Описание |
Автоматический прием плат в SMT-линии |
|
Конфигурация контейнеров
|
Верхний уровень: 1 контейнер, нижний уровень: 2 контейнера |
|
Время приема платы |
~6.5 сек |
|
Время смены контейнера |
~35 сек |
|
Шаг приема |
10, 20, 30, 40 мм (регулируемый) |
|
Толщина PCB |
0.6-2.0 мм |
|
Вместимость |
50 плат/контейнер |
|
Рабочее давление |
0.4-0.6 МПа |
|
Высота направляющих |
900±20 мм |
|
Направление подачи |
Слева направо / справа налево |
|
Наименование |
Модель |
Габарит |
Размер |
Вес |
|
Приемник 250 |
CU500-250 |
1860×730×1200 мм |
330×250 мм |
200 кг |
|
Приемник 330 |
CU500-330 |
1905×810×1200 мм |
460×330 мм |
200 кг |
|
Модель |
Стоимость, доллары США |
|

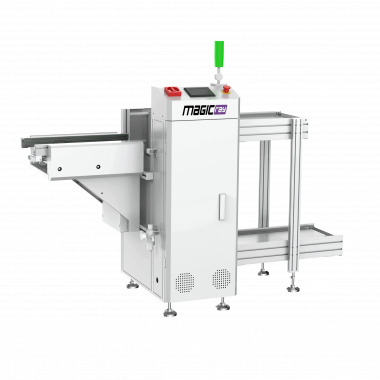

Приемная машина |
По запросу |
