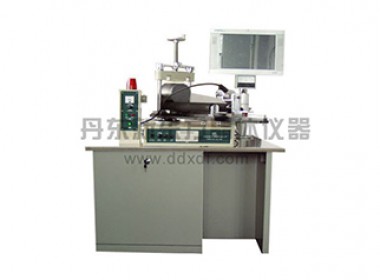

Тип DX-7C Устройство для ориентирования слитков монокристаллов кремния
Функция: предназначено для ориентации монокристаллических слитков кремния и работает совместно с многолинейным резаком. На рабочем столе есть пара роликов, на которые помещается слиток, затем он ориентируется по торцу под воздействием рентгеновских лучей. Слиток помещается на роликовый стержень, и его торцевая поверхность ориентируется под рентгеновским излучением.
Особенности: Задний конец слитка этого прибора соединен с импортным датчиком, а шаг деления составляет 0,001 °, который используется для определения угла поворота слитка.Может выполняться в четырех направлениях（0°、90°、180°270°） И два измерения по азимуту (0°, 90°).Прибор оснащен набором компьютерных управляющих устройств, включая клавиатуру ввода, экран и принтер, позволяющий выбирать экранное меню и вводить номер слитка.Требуемые данные, угол наклона реза, требуемый для изделия, и т.д.После вычисления, отображения и распечатки номера слитка угол самовращения и угол маятника, необходимый для сцепления слитка с пластиной материала (заготовкой), эквивалентны.
Технические характеристики
|
Характеристики |
Параметр |
|
Входная мощность |
Однофазный переменный ток 220 В, 50 Гц, 0,3 кВт. |
|
Большое напряжение в трубке |
30 кВ |
|
Ток в трубке |
плавная регулировка 0-5мА |
|
приемник |
Счетчик Гейгера имеет высокое рабочее напряжение постоянного тока 1050В. |
|
Рентгеновская трубка |
Медная мишень, охлаждение вентилятором, заземление анода. |
|
Постоянная времени |
1 (быстрая), 2 (медленная) две передачи |
|
Угол измерения |
2φ=-10～120°, θ=-5～60°. |
|
Размеры |
1290 (длина) x772 (ширина) x1300 (высота) мм |
|
Вес прибора |
300 кг. |
|
Диаметр слитка |
6-8 дюймов |
|
Большая длина слитка |
500 мм |
|
Определение поверхности кристалла |
111 направление, 100 направление |
|
Точность направления |
± 30" (измеряется с поверхностью стандартного кварцевого листа размером 10x1) |
|
Небольшое чтение |
1" |
|
Угол наклона шпинделя (β) |
±90°±0.1° |
|
Модель |
Стоимость |
|
DX-7C |
По запросу |
