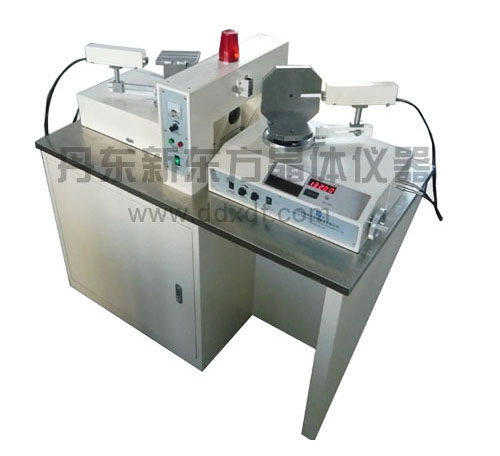

Устройство ориентации монокристаллических пластин DX-7A (модели 7AC \ 7AS \ 7AZ)
Функции: используется для измерения поверхности монокристаллических пластин и углов в плоскости отсчета после резки, а также для измерения пластин из других материалов. Там есть вакуумный насос. Он мог измерять пластины диаметром 3-8 дюймов и грани кристаллов 100, 110, 111 и 210 и т.д. имеется два рабочих стола для одновременного выполнения идентичных задач; также устройство отдельно измеряет поверхность пластины и плоскость отсчета в соответствии с требованиями заказчика.
Технические характеристики
|
Характеристика |
Параметр |
|
Входная мощность |
Однофазный переменный ток 220 В, 50 Гц, 0,3 кВт. |
|
напряжение в трубке |
30 кВ |
|
Ток в трубке |
плавная регулировка 0-5мА |
|
приемник |
Счетчик Гейгера, высокое рабочее напряжение - DC1050V |
|
Рентгеновская трубка |
Медная мишень, охлаждение вентилятором, заземление анода. |
|
Угол измерения |
2φ=-10～120°, θ=-5～60°. |
|
Всеобъемлющая точность |
± 30" (измеряется с поверхностью стандартного кварцевого листа размером 10x1) |
|
Небольшое чтение |
1″ |
|
Размеры |
1290 (длина) x772 (ширина) x1300 (высота) мм |
|
Вес прибора |
300 кг. |
|
Модель |
Стоимость |
|
DX-7A Устройство ориентации монокристаллических пластин кремния |
По запросу |
