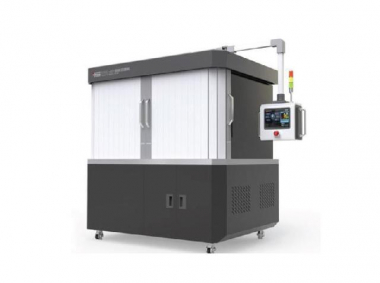

Многопроволочный станок для резки DXQ-401

Категория: IC.

Технические характеристики

Он в основном используется для нарезки и обработки твердых и хрупких материалов, таких как магнитные материалы, кристаллы, сцинтилляционные кристаллы, антимонид висмута, керамика, сегнетоэлектрические кристаллы, вольфрамовые сплавы, молибденовые сплавы, сапфиры, карбид кремния и т.д.

Основные параметры.

• Максимальный размер резки: 250×210×130 мм; 250мм×210мм×110мм(качели).
• Толщина режущей детали: 0,2–15 мм.
• Максимальная линейная скорость: 600 м/мин.
• Скорость подачи верстака: 0,1～100 мм/мин.
• Расход СОЖ: ≤100 л/мин.
• Емкость хранения проволоки: ø0,12 мм×70 км.
• Натяжение: 0,1 Н~35 Н
• Емкость смазочно-охлаждающей жидкости: 53 л.
• Размер оборудования: 1500×1800×1900 мм.
• Вес оборудования: 2800кг.
• Источник питания: 380 В ± 38 В переменного тока, 50 Гц ± 1 Гц.
• Мощность: 15 кВт
• Источник воздуха: ≥0,4 МПа, 500 л/ч.

Ключевая особенность.

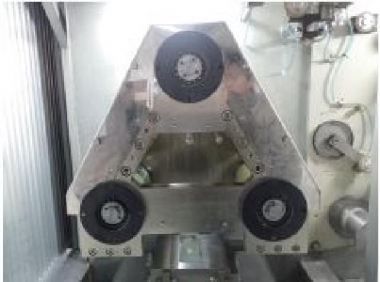

В шпинделе используется прецизионная технология шпинделя с использованием масляного охлаждения, воздушного уплотнения и технологии позиционирования конуса для достижения высокой радиальной и осевой точности, что обеспечивает высокую точность, низкое тепловыделение и длительный срок службы шпиндельной системы.

Он использует конструкцию линейной направляющей и шарикового винта, а метод подачи снизу вверх обеспечивает полный ввод смазочно-охлаждающей жидкости, что может повысить эффективность обработки и качество плоскости.

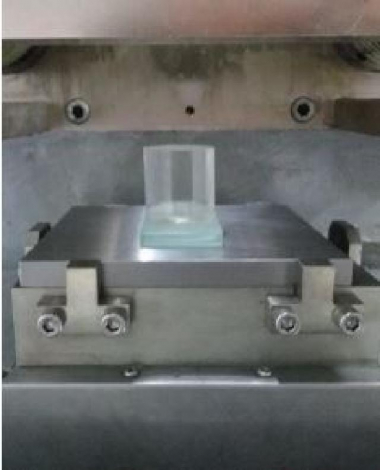

Метод фиксации материала предполагает одностороннее позиционирование зажима и трехстороннюю затягивающую конструкцию, которая проста по конструкции и отличается высокой надежностью.

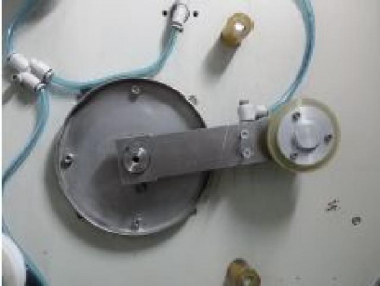

Натяжение можно регулировать в режиме реального времени, а система контроля натяжения может обеспечить точность контроля натяжения линии резки для обеспечения качества резки пластин.
