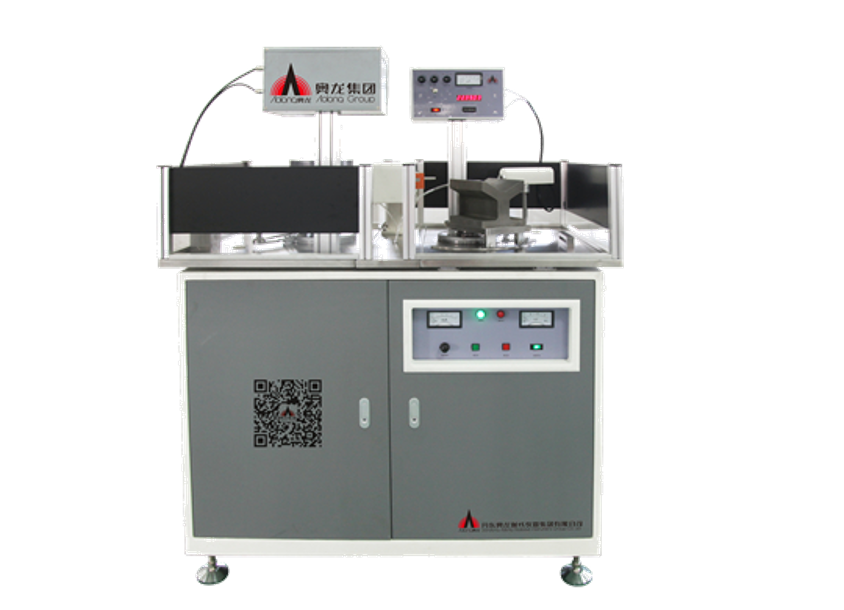

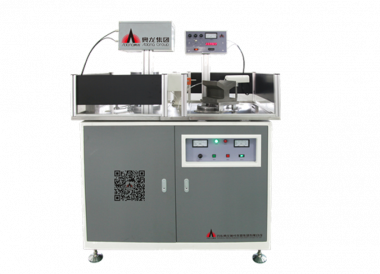

Встроенный рентгеновский кристаллический ориентатор YX-2H8A

Технические характеристики

YX-2H8A встраиваемый кристаллический ориентометр - это новый тип двухстоечного ориентометра, разработанный нашей компанией в соответствии с потребностями производственных процессов заказчиков. Он в основном используется для измерения угла кристаллов, таких как монокристаллический кремний сапфир. Площадка для отбора проб с одной стороны имеет В-образную канавку, которая может использоваться для кристаллических стержней диаметром 2-8 дюймов и длиной 300 мм. Угол торцевой поверхности кристаллического стержня может быть измерен, а угол внутренней поверхности кристаллического стержня может быть измерен с другой стороны. Угол торцевой поверхности 2-дюймового кристаллического стержня Также можно измерить размер ~ 8-дюймовой пластины. Измеряемый вес составляет 1 ~ 50 кг. Удобный дизайн делает оборудование более экономичным.

Технические параметры

• Источник входного питания: однофазное переменное напряжение 220 В, 50 Гц, 0,5 кВт
• Рентгеновская трубка: медная мишень с воздушным охлаждением. Напряжение трубки: 30 кВ, ток трубки: 0 ~ 5 мА
• Счетчик: Счетчик Гейгера
• Постоянная времени: три передачи по 0,1, 0,4 и 3 секунды.
• Диапазон измерения угла: θ = -5° ~ + 55°, 2φ= -10° ~ +110 °
• Показания угла наклона: минимальное значение, указанное на кольце шкалы, равно: 2φ: 1 °, θ: 1 °
• Цифровой дисплей: градусы, минуты, секунды
• Минимальное значение: 1"
• Регулировка угла наклона: цифровой дисплей можно настроить под любым углом
• Прорези: 4 ’, 5’, 6’
• Световой затвор: ручной
• Дисплей: цифровой угловой дисплей
• Полная точность: ± 30"
• Размеры: 1160 мм (длина) × 700 мм (ширина) × 1380 мм (высота)
• Вес: 170 кг
