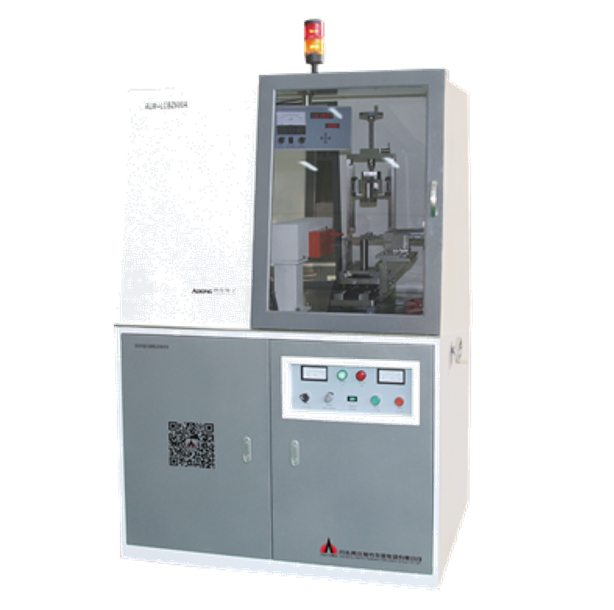

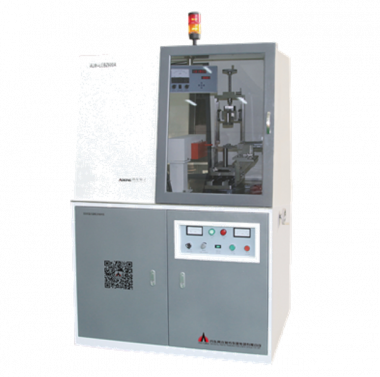

Полностью закрытый рентгеноструктурный ориентатор ALW-600A с сапфировой палочкой

Технические характеристики

Инструмент представляет собой полностью закрытый двойной верстак. Левый верстак ориентирован для соединения (2-6) дюймовых стержней из сапфирового стекла под рентгеновским снимком, а наименьшая длина стержней из сапфиров составляет 20 мм. Направляющая используется для скольжения по пластине материала для соединения нескольких стержней из кристаллов; правый верстак ориентирован для измерения под рентгеновским снимком (2-6) дюймовых стержней из сапфирового стекла, наименьшая длина стержней из кристаллов составляет 20 мм, а направляющая используется для скольжения по пластине материала для соединения нескольких стержней из кристаллов. 2-6) Угол наклона торцевой поверхности сапфирового стекла пластина кристаллического стержня, точность направленного соединения прибора составляет ± 15 " / 30", минимальное значение - 1", и у него есть функция отображения разницы.

Технические параметры

• Источник входного питания: однофазный переменный ток 220 В, 50 Гц, 0,5 кВт.
• Рентгеновская трубка: медная мишень, охлаждение вентилятором, заземление анода.
• Максимальное напряжение и ток трубки: 30 кВ, плавная регулировка 0 ~ 5 мА.
• Детектор: счетчик, самое высокое рабочее напряжение - 1000 В постоянного тока; или сцинтилляционный детектор, самое высокое рабочее напряжение - 1200 В постоянного тока.
• Постоянная времени: две передачи: 1 (быстрая) и 2 (медленная).
• Диапазон измерения угла: 2φ = -10 ° ~ 120°, θ = -5° ~ 60 °
• Показания угла наклона: цифровой дисплей отображается в градусах, минутах и секундах с минимальным значением 1 ";цифровом дисплее отображается в градусах с минимальным значением 0,001°
• Регулировка угла наклона: цифровой дисплей можно расположить под любым углом.
• Главные световые ворота: автоматические.
• Защитная крышка: полностью закрытая защита
• Панель дисплея: отображение угла наклона, отображение интенсивности луча.
• Абсолютная точность: ± 15 "или ± 30" (измеряется с помощью стандартного кварцевого листа)
• Размеры: 1132 мм (длина) × 642 мм (ширина) × 1460 мм (высота)
• Вес: 300 кг
