Технические характеристики

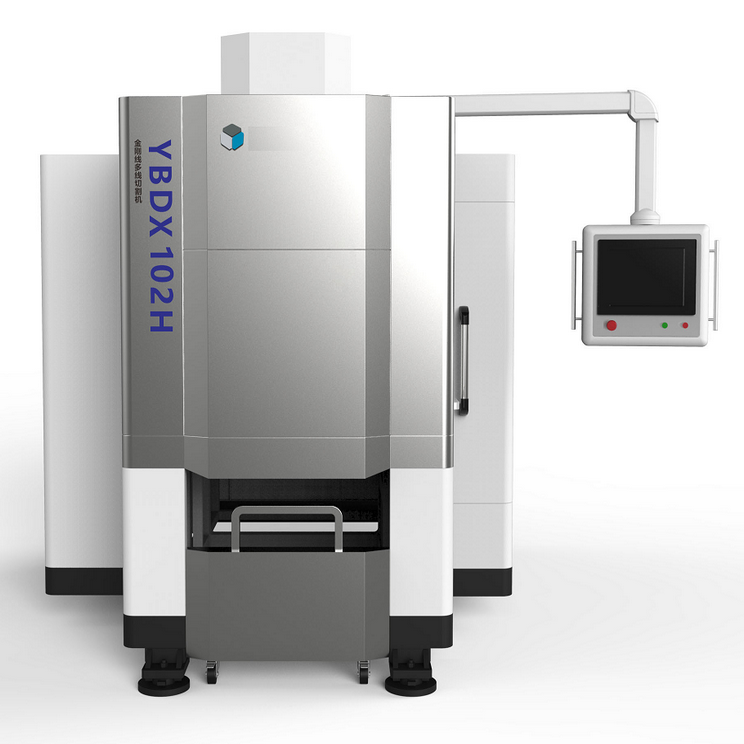

Модель. 102 - это малогабаритный алмазный многопильный станок, предназначенный для точной резки сапфира размером 4 дюйма и меньшего размера.
Меньше направляющих колес, низкий расход, высокая скорость, максимальная скорость проволоки может быть достигнута до 1200 м / мин. Высокоточная, отклонение по толщине ≤ 0,005 мм.
Применение: Для резки сапфиров размером 4 дюйма и ниже и других труднообрабатываемых материалов. Это станок, который хорошо подходит для производства часов, ювелирных изделий и т. Д.
Технические параметры
|
Артикул №. |
Товар |
Подробнее |
Параметр |
|
1 |
Технологические возможности |
Максимальный размер обрабатываемой детали |
Φ102 мм × 300 мм |
|
2 |
Толщина резки |
≤ 5 мм |
|
|
3 |
Угол поворота рабочего стола |
±7° |
|
|
4 |
Направляющий ролик для проволоки |
Компонент |
Смола(PE или PU) |
|
5 |
Диаметр канавок |
140 м≤Φd≤160 мм * 2 ролика |
|
|
6 |
Алмазная проволока |
Диаметр алмазной проволоки |
Φ0.12-Φ0.25mm |
|
7 |
Хранение |
30 км (Φ0.25 мм) |
|
|
8 |
Прокладка проволоки |
Скорость хода |
Макс. 1200 м / мин |
|
9 |
Скорость возвратно-поступательного движения |
Макс.12 раз / мин |
|
|
10 |
Направление движения |
Двунаправленный |
|
|
11 |
Рабочий стол |
Ход подъема |
Макс. 110 мм |
|
12 |
Скорость подачи рабочего стола |
0,1-999,9 мм / мин |
|
|
13 |
Смазочно-охлаждающая жидкость |
Хранение |
120 Л |
|
14 |
Скорость потока |
170Л / мин |
|
|
15 |
Система управления |
Система |
YASAWA/HollySys |
|
16 |
Сенсорный экран / ПЛК / Контроллер движения |
||
|
17 |
Мощность двигателя |
9 Серводвигатель |
23,9 Квт |
|
18 |
Двигатель для смазочно-охлаждающей жидкости |
2,2 кВт |
|
|
19 |
Охлаждающая машина |
3,5 кВт |
|
|
20 |
Питание и подача воздуха |
Мощность |
3 фазы, 4 линии, переменный ток 380 В |
|
21 |
Потребляемая мощность |
≤15 кВт |
|
|
22 |
Подача воздуха |
Давление воздуха≥0,4 МПа |
|
|
23 |
Размер |
Размер |
2000 мм × 1630 мм × 2530 мм |
|
24 |
Вес |
5500 кг |
|
Модель |
Стоимость |
|
102H |
По запросу |
