Технические характеристики

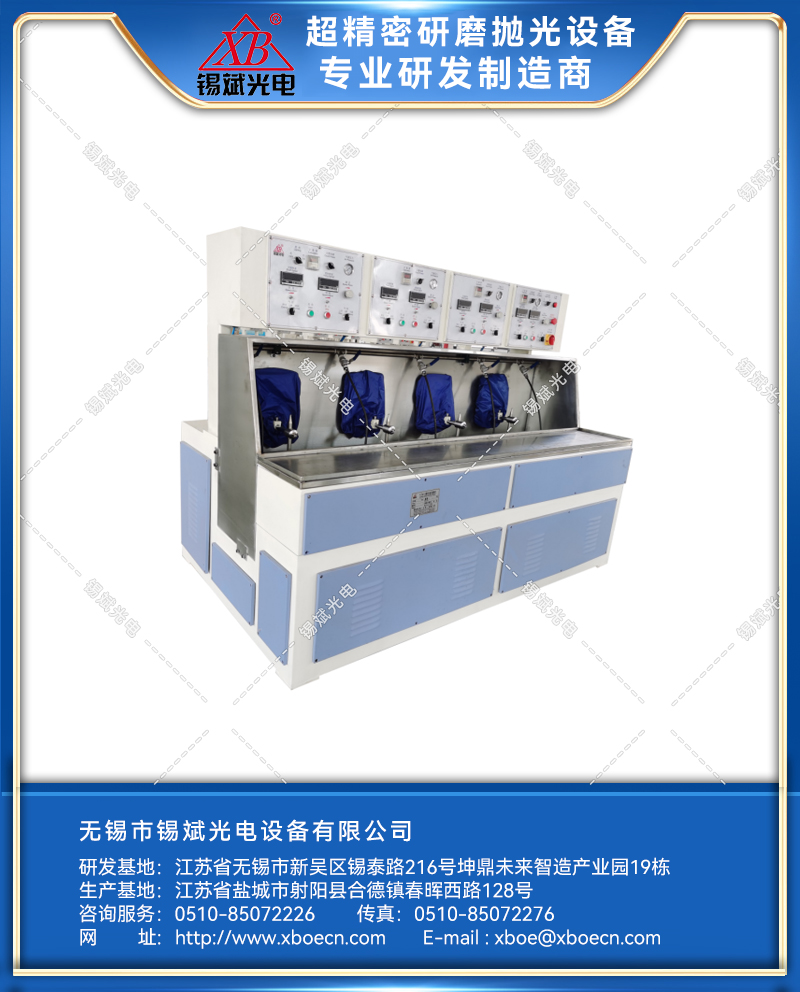

Оборудование применяется для полировки и тонкого шлифования полуцилиндрических и цилиндрических поверхностей оптического стекла, кварца, кристаллов и металлических форм. Заготовка выполняет вращательное движение, а абразивный инструмент приводится в действие поворотным механизмом, обеспечивающим линейное возвратно-поступательное перемещение. Давление обработки регулируется цилиндровым узлом. Конструкция оснащена системой циркуляции полировочной жидкости, функцией временной остановки обработки и аварийным отключением.
Технические параметры
|
Скорость вращения шпинделя |
200–1000 об/мин (настраивается по требованию) |
|
Частота колебаний |
30–150 раз/мин (настраивается по требованию) |
|
Амплитуда колебаний |
0–80 мм |
|
Соосность двух конусов |
≤0,05 мм |
|
Отклонение конуса при вращении |
≤0,015 мм |
|
Диапазон обработки |
⌀10–80 × 200 мм |
|
Расстояние между центрами осей |
500 мм |
|
Расстояние от центра базы до центра конуса |
250 мм |
|
Расстояние между двумя конусами |
300 мм |
|
Давление пневмосистемы |
до 0,6 МПа |
|
Общая мощность |
8 кВт / 380 В |
|
Вес |
около 1000 кг |
|
Размеры |
2130 × 1220 × 1600 мм |
|
Модель |
Стоимость, доллары США |
|
YZM08-4 |
По запросу |
