Технические характеристики

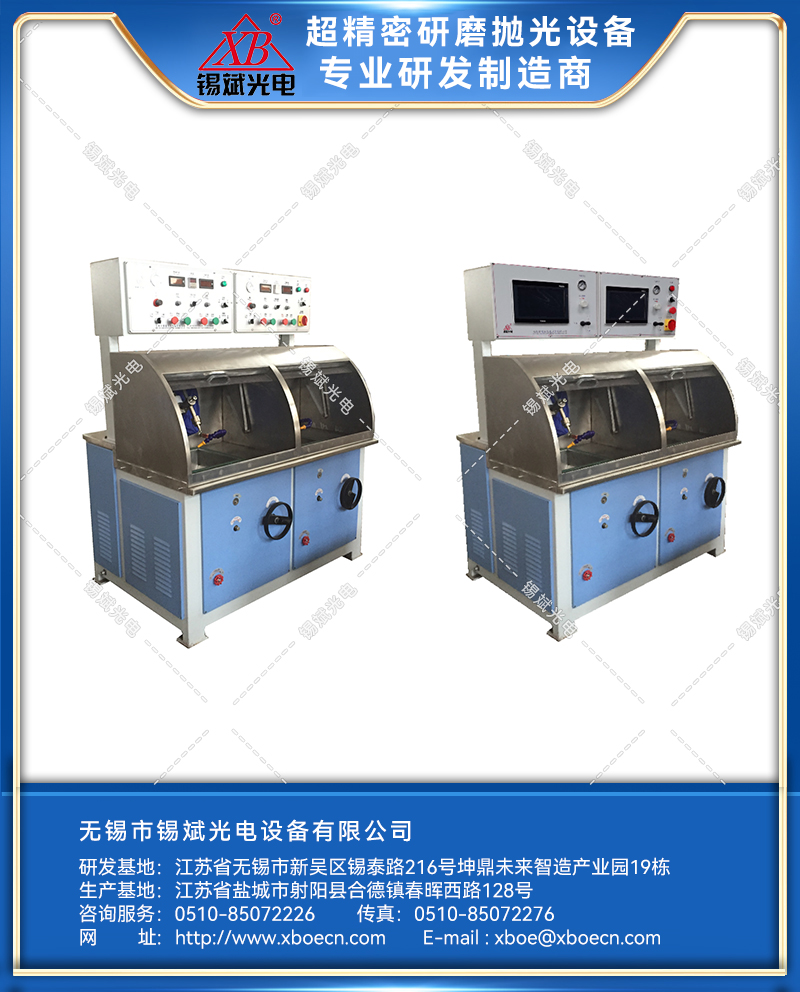

Оборудование применяется для шлифовки и полировки сферических зеркал. Конструкция оснащена пневматическим устройством с электронным управлением, маятниковый механизм выполняет линейное возвратно-поступательное движение, а шпиндель осуществляет подачу жидкости внутри и вне рабочей системы. Шпиндель допускает наклон под углом до 30°.
Технические параметры
|
Параметр |
GXZ15.2B |
GXZ30.2B |
|
Диаметр обработки |
≤ Φ150 мм |
≤ Φ300 мм |
|
Размер бака |
370 × 350 мм |
520 × 540 мм |
|
Резьба главной оси |
М27 × 3 |
М27 × 3 |
|
Амплитуда колебания |
0–120 мм |
0–140 мм |
|
Угол наклона шпинделя |
0–30° |
0–30° |
|
Пневматическое давление |
≥ 0,6 МПа |
≥ 0,6 МПа |
|
Радиус кривизны |
R ≥ 5 мм |
R ≥ 5 мм |
|
Скорость вращения главной оси |
0,100–500 об/мин |
0,100–500 об/мин |
|
Точность главной оси |
≤ 0,02 мм |
≤ 0,02 мм |
|
Частота качания поворотной полки |
0,30–150 раз/мин |
0,30–150 раз/мин |
|
Количество главных осей |
2 оси |
2 оси |
|
Общая мощность |
3 кВт / 380 В |
4,8 кВт / 380 В |
|
Вес |
около 750 кг |
около 1150 кг |
|
Габаритные размеры |
1460 × 890 × 1760 мм |
2000 × 1180 × 1840 мм |
|
Модель |
Стоимость, доллары США |
|
GXZ15.2B/30.2B |
По запросу |
