Технические характеристики

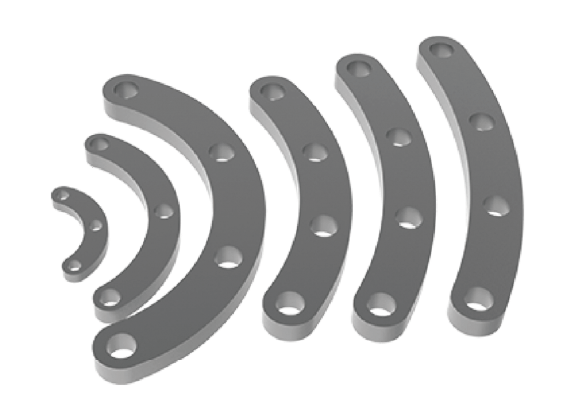

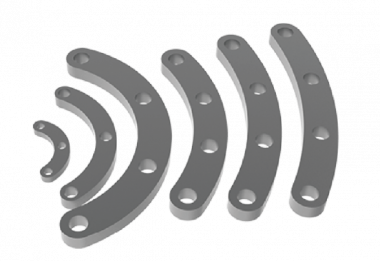

Пластинчатые гайки предназначены для решения проблемы ограниченного пространства при соединении фланцев. Эти гайки выполняют сразу две функции: служат собственной опорной скобой и прокладкой. Для их затягивания достаточно использовать один гаечный ключ сверху, что делает процесс монтажа быстрым и не требующим больших усилий.
Компания предлагает пластинчатые гайки для фланцев CF16–CF200.
Особенности:
- Многоразовое использование;
- Материал изготовления: нержавеющая сталь SS304.
Технические параметры
|
Название продукта |
Пластинчатая гайка |
|||||||
|
Монтажный фланец |
CF16 |
CF40 |
CF63 |
CF100 |
CF125 |
CF160 |
CF200 |
|
|
Размер фланца |
Миллиметр |
34 |
70 |
114 |
152 |
171.5 |
203 |
250 |
|
Дюйм |
1.33 |
2.75 |
4.5 |
6.0 |
6.75 |
8.0 |
10.0 |
|
|
Винт |
М4 |
М6 |
М8 |
М8 |
М8 |
М8 |
М8 |
|
|
Количество отверстий |
3 |
3 |
4 |
4 |
3 |
4 |
4 |
|
|
R1 (мм) |
10.5 |
25.4 |
39.6 |
58.7 |
69.3 |
84 |
109.4 |
|
|
R2 (мм) |
13.5 |
29.4 |
46.1 |
65.1 |
75.8 |
90.5 |
115.9 |
|
|
R3 (мм) |
16.5 |
33.4 |
52.6 |
71.7 |
82.3 |
97 |
122.4 |
|
|
Толщина |
3 |
5 |
6 |
6 |
6 |
6 |
6 |
|
|
Вес (кг) |
3 |
18 |
61 |
43 |
40 |
48 |
51 |
|
|
Модель |
NP16 |
NP40 |
NP63 |
NP100 |
NP125 |
NP160 |
NP200 |
|
|
Код заказа |
3048500032 |
3048500033 |
3048500034 |
3048500035 |
3048500036 |
3048500037 |
3048500038 |
|
|
Модель |
Стоимость, доллары США |
|
Пластинчатая гайка |
По запросу |
