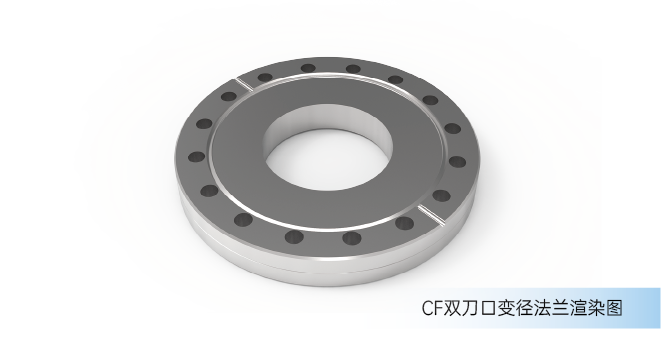

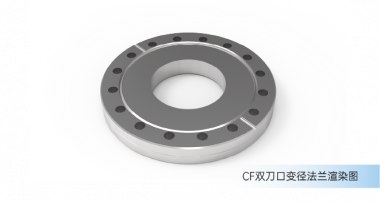

Фланец CF

Технические характеристики

CF-фланец широко применяется в системах сверхвысокого вакуума. Герметизация достигается за счёт сжатия внутренней режущей кромки безкислородной медной прокладки (или другого мягкого металла), которая деформируется для обеспечения высокой степени герметичности. CF-фланец представляет собой полностью металлическое уплотнение, способное выдерживать высокотемпературное запекание и обеспечивать условия сверхвысокого/сверхглубокого вакуума.

CF-сварные фланцы подразделяются на два типа: фиксированные и подвижные. Фиксированный фланец имеет монолитную конструкцию. Подвижный фланец состоит из хомута и плечевого кольца, где хомут закрепляется на фиксированном фланце с помощью болтов, а герметизация осуществляется за счёт сжатия медной прокладки режущей кромкой.

CF-глухие фланцы предназначены для изоляции и отключения системы. Они крепятся с помощью болтов, что обеспечивает удобство демонтажа.

Особенности:

• Типы фланцев: три варианта на выбор;
• Рабочий вакуум: до 10⁻¹² мбар (сверхвысокий вакуум);
• Максимальная температура запекания: 200°C;
• Материал изготовления: нержавеющая сталь SS316;
• Типы отверстий: сквозные/резьбовые.

Технические параметры
