Технические характеристики
- SMD-устройства на основе кварцевых кристаллов настраиваются на заданную частоту путем ионно-лучевого травления материала электрода
- Параметры движения кристалла остаются практически неизменными
- Одновременно обрабатывается до шестнадцати (16) деталей, что обеспечивает высокую производительность системы
- Маленькие кристаллические электроды так же легко поддаются точной настройке, как и большие электроды
- Высокая мощность привода
- Измеряемые параметры проверяются на соответствие легко определяемым пределам Q.C.
- SMD-устройства непрерывно загружаются,выгружаются и настраиваются на нужную частотус помощью дополнительной подъемной системы
- Два магазина вмещают пять транспортных лодок в каждом
- Транспортные лодки перевозят SMD-устройства в двух контейнерах
- Поддоны S &A
- Поддоны размером 8x10, 6x15 или на заказ.
Технические параметры
|
Параметр |
Значение |
|
Частотный диапазон |
15 КГц – 220 МГц |
|
Etching Performance |
± 1 ppm типичное значение конечной частоты |
|
Пропускная способность |
10 000 частей в час (при 26 МГц, 1500 ppm) |
- Два сетевых анализатора S&A 250B-1 или 250C
- Черновой насос с прямым приводом
- Крионасос
- Двухканальный высокопроизводительный привод S&A
- Ионная пушка S&A
- Элеваторная система S&A 690B
- Компьютер
- Системное программное обеспечение на базе Windows ®
- Подстветка
|
Параметр |
Значение |
|
Питание |
380VAC/208VAC, 3 фазы, 7KVA, 50/60 Hz |
|
Входное давление |
|
|
Воздух |
90 - 100 PSIG |
|
Азот |
70 - 100 PSIG |
|
Технологический газ |
20 PSIG |
|
Размеры (Ш x Д x В) |
53” x 37” x 88” (стандарт) |
|
53” x 59” x 88” (с лифтом) |
|
Модель |
Стоимость, доллары США |
|

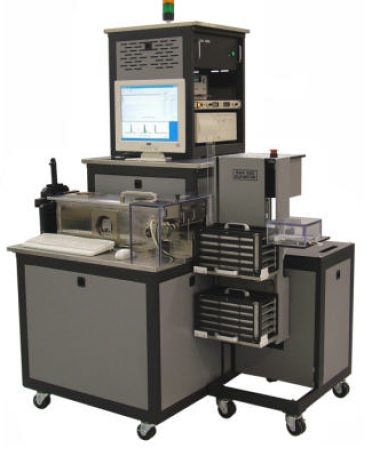

Система травления кристаллов W-5910 |
По запросу |
