Технические характеристики
- SMD-устройства на основе кварцевых кристаллов настраиваются на заданную частоту путем ионно-лучевого травления материала электрода
- Параметры движения кристалла остаются практически неизменными
- Шестьдесят четыре (64) детали обрабатываются одновременно для обеспечения высокой производительности системы
- Маленькие кристаллические электроды так же легко поддаются точной настройке, как и большие электроды
- Сверхвысокая мощность привода
- Измеряемые параметры проверяются на соответствие легко определяемым пределам качества
- Поддерживает SMD-устройства небольших размеров, включая 3.2x5.0, 3.2x2.5, 2.5x2.0, 2.0x1.6, 1.6x1.25
- Транспортные суда перевозят SMD-устройства в откидные поддоны S&A размером 16x20 мм
- В конфигурации с двумя лодками за один рейс можно разместить четыре поддона, что в общей сложности составляет 1280 деталей
Технические параметры
|
Параметр |
250B-1 |
250C |
|
Частотный диапазон |
15 кГц – 220 МГц |
15 кГц – 500 МГц |
|
Корреляция частоты |
± 1 ppm (типовое) |
± 1 ppm (типовое) |
|
Мощность кристалла |
100 пВт – 1000 мкВт (1 МГц – 50 МГц) |
100 пВт – 1000 мкВт (1 МГц – 50 МГц) |
|
1 нВт – 500 мкВт (>50 МГц – 200 МГц) |
1 нВт – 500 мкВт (>50 МГц – 200 МГц) |
|
|
Эффективность травления |
± 1 ppm типичное значение конечной частоты |
± 1 ppm типичное значение конечной частоты |
- Насос для черновой обработки с прямым приводом
- Крионасос
- Два двухканальных высокопроизводительных привода S&A
- Две ионные пушки S&A
- Лифт S&A 690B-X2
- Компьютер системное программное обеспечение на базе Windows ®
- Фонарь
|
Параметр |
Значение |
|
Питание |
380VAC / 208VAC, 3 фазы, 7 KVA, 50/60 Hz |
|
Входное давление |
|
|
Воздух |
90 – 100 PSIG |
|
Азот |
70 – 100 PSIG |
|
Технологический газ |
20 PSIG |
|
Размеры (Ш x Д x В) |
65” x 37” x 106” (стандарт) |
|
65” x 59” x 106” (с лифтом) |
|
Модель |
Стоимость, доллары США |
|

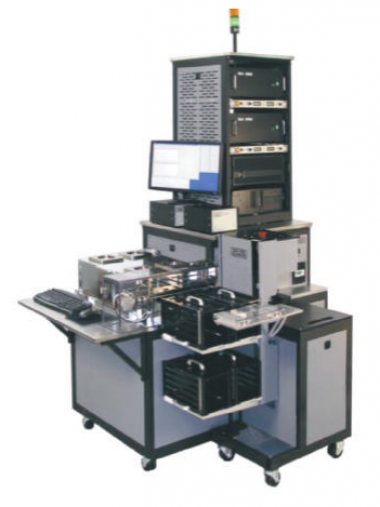

Система для травления кристаллов Dual W-5910iE |
По запросу |
