Технические характеристики
SMD-устройства на основе кварцевых кристаллов настраиваются на заданную частоту путем ионно-лучевого травления материала электрода
- Параметры движения кристалла остаются практически неизменными
- Одновременно обрабатывается до тридцати двух (32) деталей, что обеспечивает высокую производительность системы
- Прецизионная механическая конструкция для поддержки небольших SMD-устройств, таких как 2.5x2.0, 2.0x1.6, 1.6x1.2, 1.2x1.0 и т.д.
- Высокая производительность привода
- Измеренные параметры проверяются на соответствие легко определяемым пределам контроля качества
- Совместимые транспортные суда S &A перевозят SMD-устройства на двух совместимых поддонах S &A
- Поддерживается матрица поддонов высокой плотности 40x16, шаг 3 мм x 5 мм и универсальные производственные поддоны (UPP)
Технические параметры
|
Параметр |
250B-2 |
250C-2 |
|
Диапазон частот |
15 кГц – 220 МГц |
15 кГц – 420 МГц |
|
Корреляция частоты |
± 1 ppm (типовое для серии) |
± 1 ppm (типовое для серии) |
|
Мощность кристалла |
1 нВт – 1000 мкВт (1 МГц – 50 МГц) |
1 нВт – 1000 мкВт (1 МГц – 50 МГц) |
|
1 нВт – 500 мкВт (>50 МГц – 200 МГц) |
1 нВт – 500 мкВт (>50 МГц – 200 МГц) |
|
|
Температурная стабильность |
± 0.1° C |
± 0.1° C |
|
Эффективность травления |
± 1 ppm типичное значение конечной частоты |
± 1 ppm типичное значение конечной частоты |
- Анализаторы Сети
- Черновой насос с прямым приводом
- Турбонасос
- Двухканальный высокопроизводительный привод S&A
- Высокопроизводительная ионная пушка S&A
- Системный контроллер
- Система на базе Windows ®
- Системное программное обеспечение
- Фонарь
|
Параметр |
Значение |
|
Питание |
380VAC/208VAC, 3-фазное, 7 KVA, 50/60 Hz |
|
Входное давление |
|
|
Воздух |
90 – 100 PSIG |
|
Азот |
70 – 100 PSIG |
|
Технологический газ |
20 PSIG |
|
Габариты (Ш x Д x В) |
53" x 37" x 88" |
|
Модель |
Стоимость, доллары США |
|

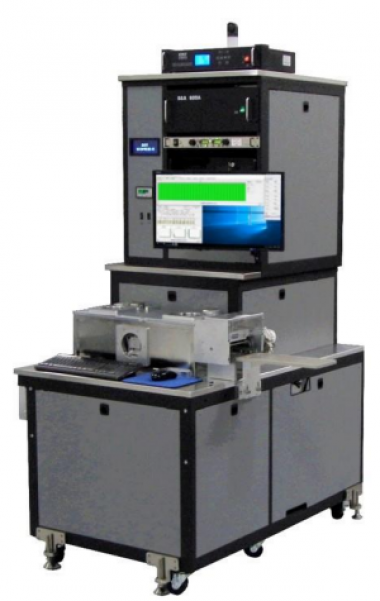

Система травления кристаллов W-5910iB-2 |
По запросу |
