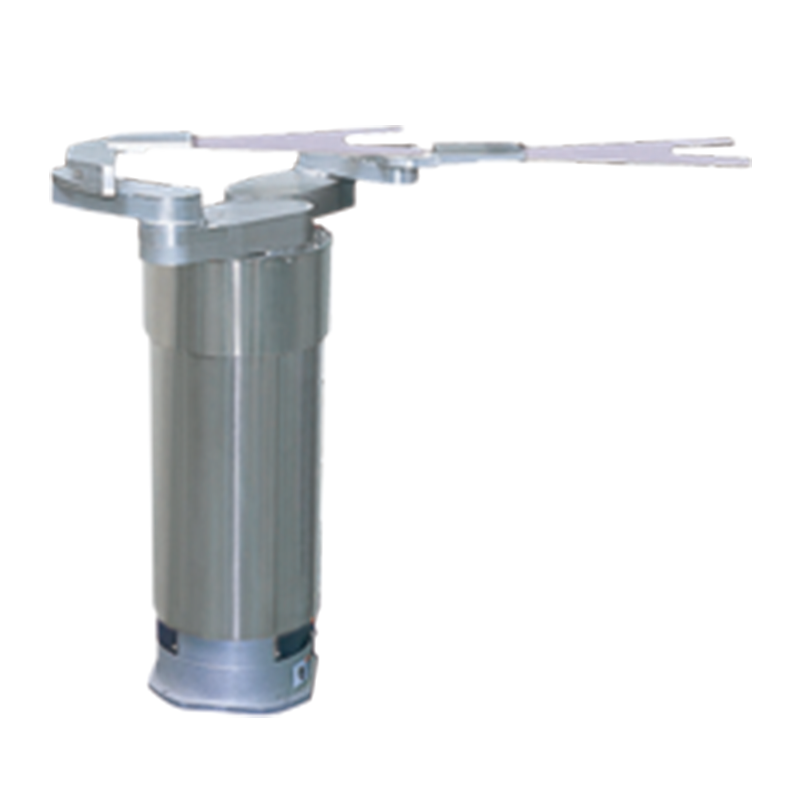

Полностью автоматическая упаковочная машина NBS для пластин
Технические параметры
|
Модель |
XU-RC350D-003 | |||
|
Применимый размер пластины |
200mm / 300mm | |||
|
Тип концевой головки |
Вакуумная / Захват по кромке |
|||
|
Стандартная длина концевой головки |
305mm | |||
|
Конструкция |
Горизонтальная многошарнирная (4 оси)
|
|||
|
Тип манипулятора |
Двурукий | |||
| Рабочий диапазон
|
Ось R (выдвижение) \(^3\)
|
647mm | ||
| Ось θ (вращение)
|
6.285 рад, 360° | |||
| Ось Z (подъем)
|
380mm | |||
| Ось B (вращение концевой головки)
|
- | |||
| Минимальный диаметр поворота\(^4\)
|
φ500mm | |||
| Максимальная скорость
|
Ось R (выдвижение)*3
|
4.365 рад/с, 250°/с
|
||
| Ось θ (вращение)
|
5.765 рад/с, 330°/с | |||
| Ось Z (подъем)
|
300mm/с | |||
| Линейная
|
- | |||
| Точность позиционирования
|
Ось R (выдвижение)
|
0.1mm \(\varphi\)-P)
|
||
| Ось θ (вращение) *5 | 0.1mm \(\varphi\)-P)
|
|||
| Ось Z (высота)
|
0.1mm \(\varphi\)-P)
|
|||
| Ось B (вращение концевой головки) | 0.1mm \(\varphi\)-P) | |||
| Класс чистоты*6 | Класс 1 по ISO |
|
||
| Вес | 45 кг |
|
||
| Полезная нагрузка\(^2\) | 1 кг / на руку | |||
|
Модель |
Стоимость, доллары США |
|
РОБОТ M201 XU-RC350D (M201) |
По запросу |
