Технические характеристики

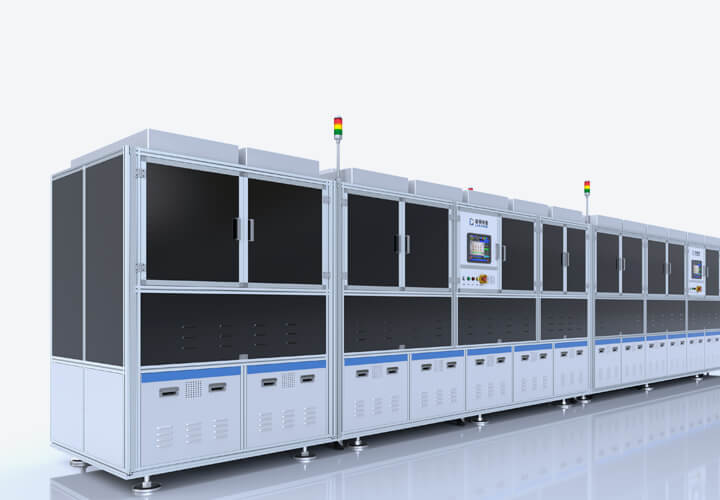

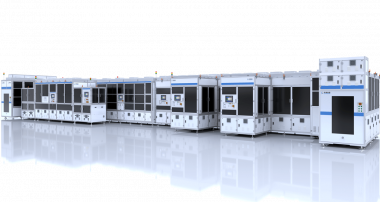

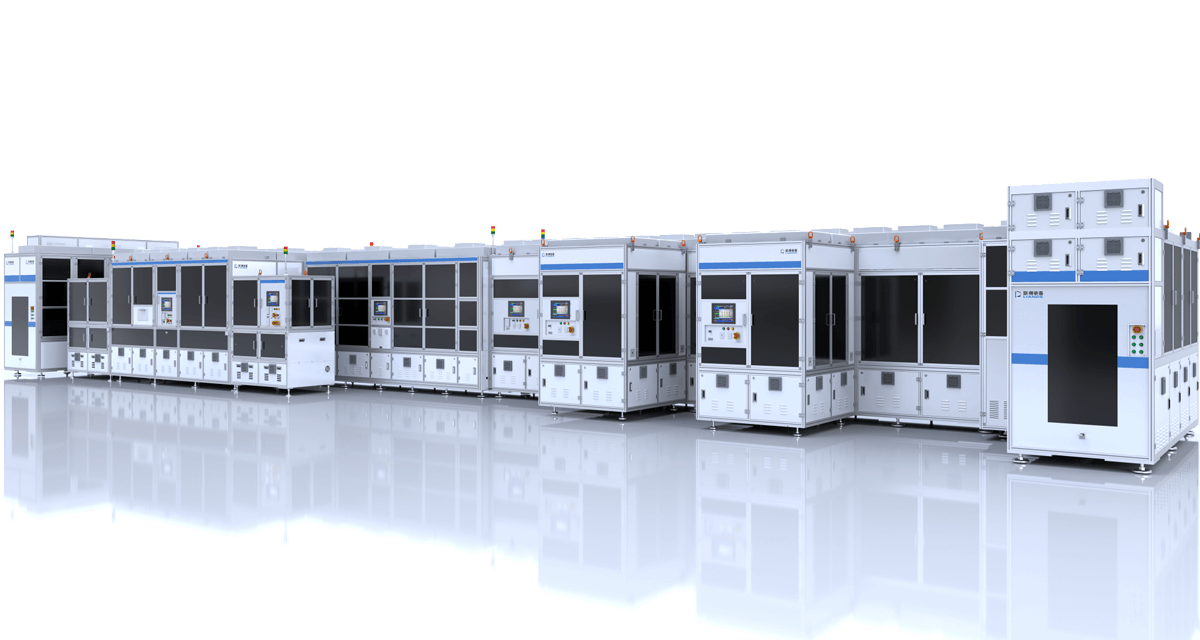

Полностью автоматическая линия для склеивания 4S OLED гибких экранов малого размера, предназначена для гибких экранов размером менее 23 дюймов, включает автоматическую подачу, верхнюю и нижнюю очистку USC, плазменную очистку в области выводов, автоматическое склеивание после автоматической подачи и очистки FPC, проверку смещения с помощью AOI и проверку импеданса ART после склеивания, автоматическую подачу и склейку PCB, а также последующее проверку ART и сбор готовых изделий разгрузочной машиной. Погрузочно-разгрузочная машина может быть подключена к двухъярусному транспортному средству AGV.
|
Параметр |
Значение |
|
Наименование |
Полностью автоматическая Линия для склеивания 4S OLED гибких экранов малого размера с функциями EC/COP/FOP/AOI |
|
Размер продукта |
10–23 дюйма |
|
Тактовое время |
15 секунд (6 FPC с одной стороны) |
|
Точность |
ACF: X: ±0,15 мм (3σ), Y: ±0,1 мм (3σ) FOP: XY: ±10 мкм (3σ) PCB: X: ±25 мкм (3σ), Y: ±30 мкм (3σ) |
|
Габариты оборудования |
20410 × 3550 × 2200 мм (ориентировочно) |
|
Технические преимущества |
Вся линия полностью автоматизирована с точки зрения загрузки и выгрузки. Автоматическая последовательная обработка. Индивидуальная конструкция захвата и адсорбции под гибкие экраны 10–23 дюйма для предотвращения деформации. Чистота внутри оборудования контролируется на высоком уровне. |
|
Технологический процесс |
LD → EC → FPC склеивание (FOP) → AOI + ART → PCB склеивание → PCB ART → ULD |
|
Модель |
Стоимость, доллары США |
|
Полностью автоматическая Линия для склеивания 4S OLED гибких экранов малого размера с функциями EC/COP/FOP/AOI |
По запросу |
