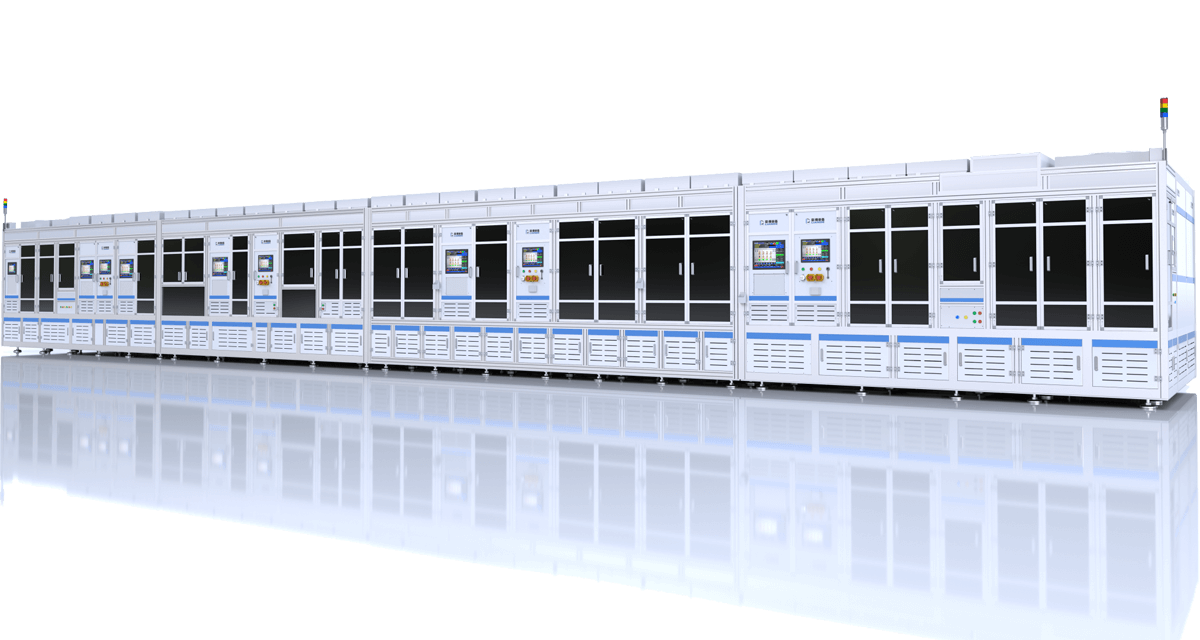

Линия для ламинирования изогнутых складных экранов малого и среднего размера

Параметр

Значение

Название

Линия по ламинированию изогнутых складных экранов малого и среднего размера

Применение

Мобильный телефон, складной гибкий OLED-экран, место склеивания

Размер продукта

Максимальный размер: 225 × 150 мм
Минимальный размер: 120 × 50 мм

Производительность

Один аппарат: 9 секунд
Линия из 2 устройств: цикл 4,5 секунды (последовательное соединение)

Точность оборудования

2D склеивание: ±0,05 мм
3D склеивание: ±0,08 мм

Размер устройства

Один аппарат: 18600 × 3200 × 2400 мм (ориентировочно)
Линия из 2 устройств: 38200 × 3200 × 2400 мм (шаг 1000 мм, сборочная линия соединена последовательно с последующим дегазационным оборудованием, ориентировочно)

Технические преимущества

Разработанный высокоточный контурный силикон с технологией моделирования конечных элементов позволяет выполнять двухстороннее изогнутое склеивание под углом 0–180°, четырехстороннее изогнутое склеивание под углом 0–70° с одинаковой высотой, а также совместим со склеиванием складных экранов. Визуальное выравнивание ПЗС. Достигается высокая точность, отсутствие пузырей, трещин, царапин на поверхности и востребованные эффекты склеивания.

Процесс

Подача панели → Сканирование кода, очистка USC → Удаление защитной плёнки с задней стороны → Плазменная очистка задней стороны панели → Склеивание панели и несущей плёнки → Склеивание панели и OCA → Проверка точности склеивания OCA → Склеивание панели и CG → Снижение вязкости под УФ → Удаление несущей плёнки → Проверка точности готовой продукции → Выгрузка готовой продукции

Модель

Стоимость, доллары США

Линия для склеивания изогнутых складных экранов малого и среднего размера

По запросу
