Технические характеристики
Процесс работы оборудования:
- Ручная загрузка – размещение корзины;
- Захват механизма – захват и возврат корзины;
- Ослабление легкопрессующего механизма;
- Подъем модуля резки вверх/вниз;
- Вращение оси угла – наклеивание пленки N раз;
- Захват механизма – перемещение вперед и захват кремниевой пластины;
- Обрезка механизмом резки;
- Легкопрессующий механизм – приближение пневмоцилиндра и легкое прижатие;
- Позиционирование с помощью CCD-камеры – перемещение осей XY и вращение в позицию для наклеивания;
- Наклеивание пленки механизмом – выравнивание вспомогательным механизмом.
Технические параметры
|
Компонент |
Действие |
Время начала (сек) |
Время выполнения (сек) |
Время окончания (сек) |
Примечание |
|
Механизм подъема/опускания |
Ручная загрузка и выравнивание данных |
0 |
0 |
0 |
Загрузка не учитывается в цикле |
|
Подъем механизма |
0 |
2 |
2 |
||
|
Итого |
2 |
||||
|
Позиционирование манипулятора |
0 |
2 |
2 |
||
|
Зажим пневмоцилиндра |
2 |
0.5 |
2.5 |
||
|
Зажимной и легкопрессующий механизм |
Позиционирование манипулятора |
2.5 |
2 |
4.5 |
|
|
Подъем легкопрессующего механизма |
4.5 |
1.5 |
6 |
||
|
Вращение пневмоцилиндра |
6 |
0.5 |
6.5 |
||
|
Итого |
6.5 |
||||
|
Генерация C/O сигнала |
0 |
0.5 |
0.5 |
||
|
Перемещение осей XY в позицию T |
0.5 |
1.5 |
2 |
||
|
Активация прыжкового и выравнивающего цилиндров |
2 |
0.5 |
2.5 |
||
|
Движение прыжкового механизма |
2.5 |
2 |
4.5 |
||
|
Торможение прыжкового механизма |
4.5 |
1 |
5.5 |
||
|
Вращение пневмоцилиндра |
5.5 |
0.5 |
6 |
||
|
Поворот оси в позицию Z |
6 |
1.5 |
7.5 |
||
|
Активация прыжкового и выравнивающего цилиндров |
7.5 |
0.5 |
8 |
||
|
Движение прыжкового механизма |
8 |
2 |
10 |
||
|
Торможение прыжкового механизма |
10 |
1 |
11 |
||
|
Вращение пневмоцилиндра |
11 |
0.5 |
11.5 |
||
|
Поворот оси в позицию S |
11.5 |
1.5 |
13 |
||
|
Наклеивание кольцевой пленки |
Активация прыжкового и выравнивающего цилиндров |
13 |
0.5 |
13.5 |
|
|
Движение прыжкового механизма |
13.5 |
2 |
15.5 |
||
|
Торможение прыжкового механизма |
15.5 |
1 |
16.5 |
||
|
Вращение пневмоцилиндра |
16.5 |
0.5 |
17 |
||
|
Поворот оси в позицию A |
17 |
1.5 |
18.5 |
||
|
Активация прыжкового и выравнивающего цилиндров |
18.5 |
0.5 |
19 |
||
|
Движение прыжкового механизма |
19 |
2 |
21 |
||
|
Торможение прыжкового механизма |
21 |
1 |
22 |
||
|
Вращение пневмоцилиндра |
22 |
0.5 |
22.5 |
||
|
Поворот оси в позицию S |
23.5 |
1.5 |
25 |
||
|
Активация прыжкового и выравнивающего цилиндров |
25 |
0.5 |
25.5 |
||
|
Движение прыжкового механизма |
25.5 |
2 |
27.5 |
||
|
Торможение прыжкового механизма |
27.5 |
2 |
29.5 |
||
|
Вращение пневмоцилиндра |
29.5 |
0.5 |
30 |
||
|
Поворот оси в позицию G |
30 |
1.5 |
31.5 |
||
|
Итого |
44.5 |
||||
|
Возврат в исходное положение |
Вращение пневмоцилиндра |
0 |
0.5 |
0.5 |
|
|
Поворот оси в позицию E |
0 |
1.5 |
1.5 |
||
|
Позиционирование манипулятора |
1.5 |
2 |
3.5 |
||
|
Поворот манипулятора и фиксация |
3.5 |
2 |
5.5 |
||
|
Вращение пневмоцилиндра |
5.5 |
0.5 |
6 |
|
Модель |
Стоимость, доллары США |
|

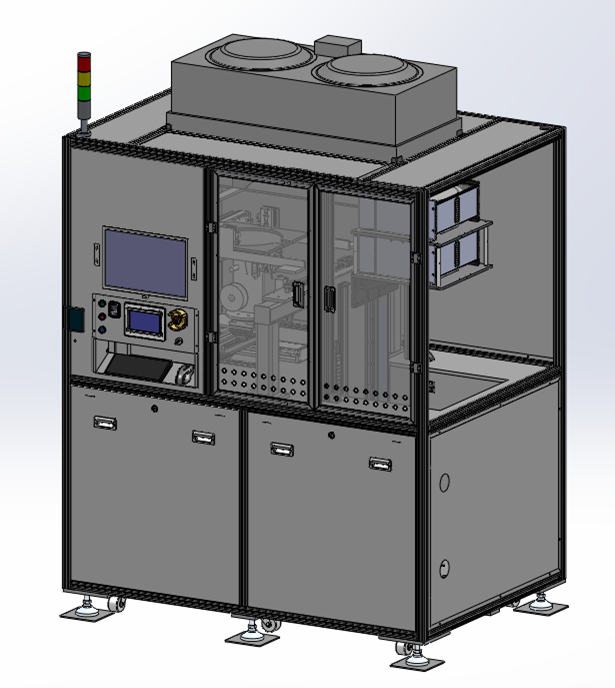

Полностью автоматическая машина для наклеивания плёнки на кремниевые пластины 8” и 12” |
По запросу |
