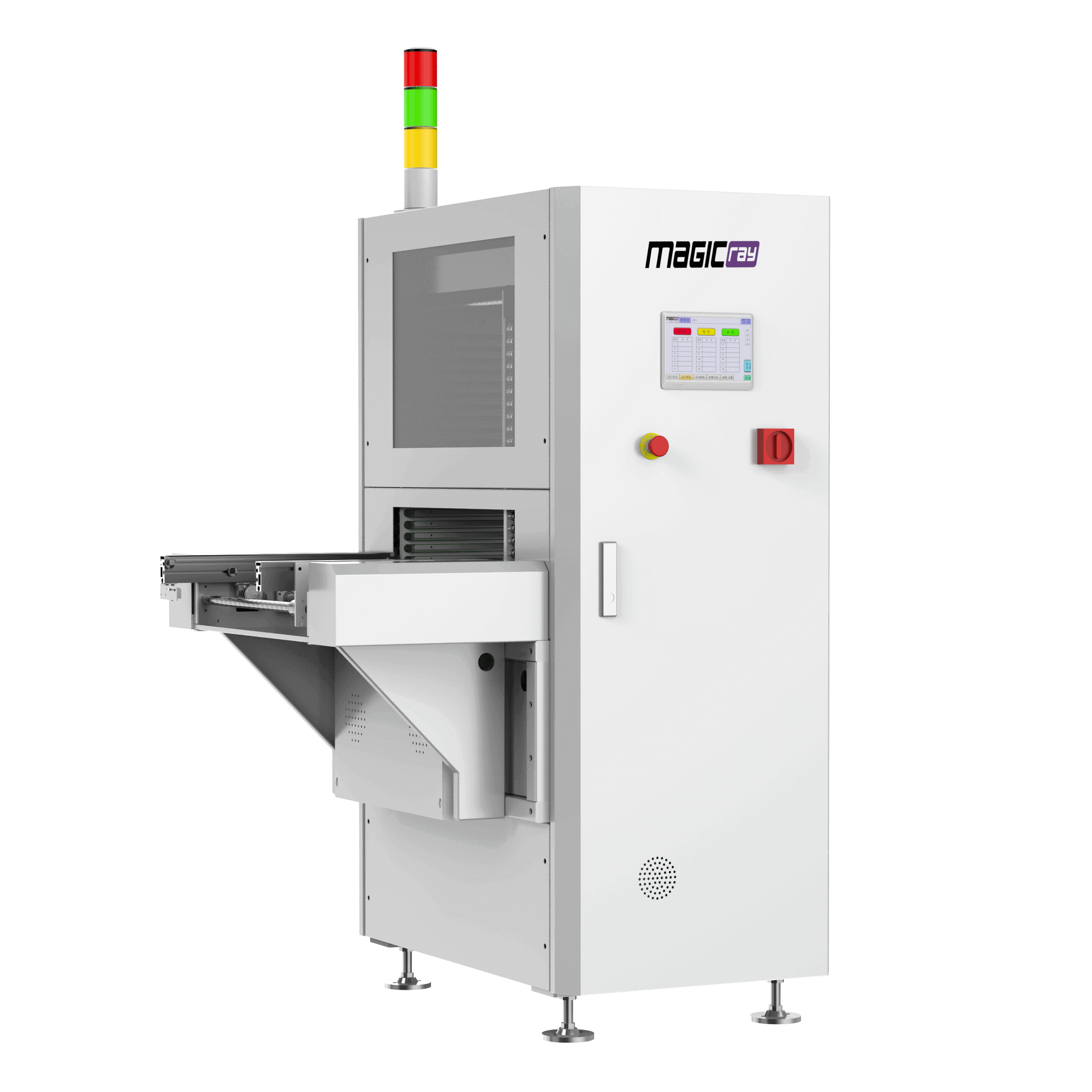

Применяется после инспекционного оборудования для разделения подходящих (OK) и бракованных (NG) плат
Технические характеристики
- Сортировщик взаимосвязан с AOI для эффективного повышения эффективности обнаружения AOI;
- Дистанционное управление blue control может хранить информацию о плате и отслеживать движение сортировки в режиме реального времени;
- Минималистичный интерактивный интерфейс, легкий и удобный для начала работы;
- Плавное вертикальное перемещение, точная остановка плат;
- Стандартная функция автоматической регулировки ширины — удобно для работы с PCB разного формата;
- Быстрая и универсальная система управления на базе ПЛК с высокой совместимостью;
- Входная часть оснащена двухуровневым рельсовым механизмом, обеспечивающим стабильную и бесперебойную сортировку.
Технические параметры
|
Описание |
Сортировка бракованных (NG) и подходящих (OK) плат после инспекционного оборудования |
|
Цикл работы |
~10 сек |
|
Высота направляющих |
900±20 мм |
|
Направление подачи |
Слева направо / справа налево |
|
Питание |
220 В, переменный ток |
|
Рабочее давление |
0.4–0.6 МПа |
|
Толщина PCB |
0.6–2.0 мм |
|
Вместимость |
До 20 плат |
|
Расстояние между платами |
24 мм |
|
Грузоподъемность |
1.5 кг/плата |
|
Наименование |
Модель |
Габарит |
Размер |
Вес |
|
Однодорожечный сортировщик |
CB600-460 |
1150×1075×1730 мм |
460×460 мм |
360 кг |
|
Двухдорожечный сортировщик |
CB600D-300 |
1100×1150×1730 мм |
390×300 мм |
390 кг |
|
Модель |
Стоимость, доллары США |
|
Сортировочная машина |
По запросу |
