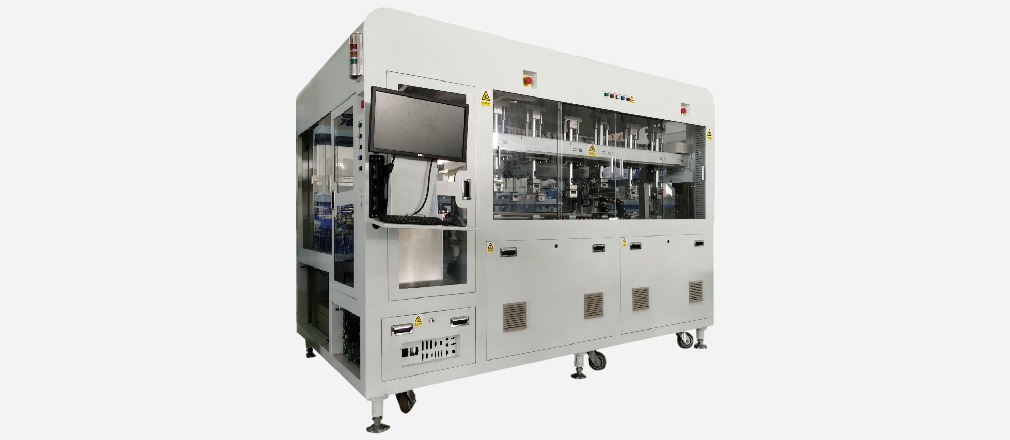

Системный тестовый сортировщик с поперечным перемещением MTS-SLT-Series

Технические характеристики

MTS-SLT-Series – это высокопроизводительный, стабильный и высокоэффективный системный тестовый сортировщик с поперечным перемещением, самостоятельно разработанный и производимый нашей компанией.

Оператор вручную загружает лоток (JEDEC Tray) с микросхемами (IC) в оборудование. Устройство с помощью захватно-перемещающего модуля поднимает микросхемы из лотка и размещает их на тестовой площадке для проверки. Тестирование может проводиться в различных температурных режимах: при комнатной температуре, высокой или низкой. После завершения тестирования IC сортируются в лотки "OK" или "NG" в зависимости от результата. Оператор затем извлекает лотки вручную.

• Двухконтурная система позиционирования;
• Автономный контроллер пневмораспределительной системы;
• Усовершенствованная и проверенная конструкция Pick&Place: лёгкая и жёсткая;
• Высокопроизводительная ось Y системы Pick&Place;
• Мощная система визуального позиционирования;
• Режим высокоскоростной обработки с повышенной точностью;
• Габариты оборудования: ≥2760×1720×2000 мм;
• Вес оборудования: 2500 кг;
• Количество тестовых станций: X12 / X24 / X36 / X48;
• Поддерживаемый размер микросхем (IC): от 10×10 до 75×75 мм;
• Размер тестовой платы: ≤260×380 мм;
• Время тестирования: <12 секунд;
• Контактное усилие: макс. 150 кг, точность ±0,2 кг;
• Производительность: 420 единиц/час;
• Возможности визуального контроля: маркировка, выводы, проверка шариков (BGA);
• Количество лотков (Tray): 2 входных/выходных трека;
• Частота отказов: <1/3000;
• Сбор данных: процент задержек (Jam rate), UPH (единиц в час), выход годных (Yield).
