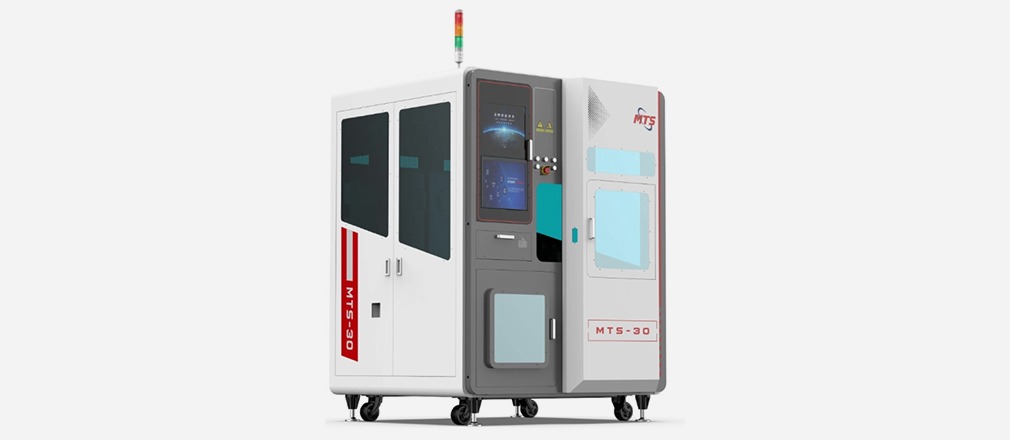

Револьверная машина для сортировки кристаллов и наклеивания ленты MTS-DS-30

Технические характеристики

MTS-DS-30 — это высокопроизводительное, надежное и высокоэффективное револьверное оборудование для сортировки и упаковки кристаллов, полностью разработанное и производимое нашей компанией. Оператор вручную загружает кассету с пластинами (wafer cassette) в зону подачи (Elevator), после чего система автоматически выполняет загрузку пластины и натяжение голубой пленки. С помощью поворотного механизма (flipper) чипы захватываются и передаются на вакуумные держатели основного ротационного модуля, где последовательно проходят контроль на различных станциях. Соответствующие техническим требованиям кристаллы направляются в ленточный упаковочный модуль для формирования готовой продукции.

• Подходит для 8-дюймовых и 12-дюймовых пластин;
• Автоматическое завершение процесса натяжения пластин;;
• Высокопроизводительная система визуального позиционирования
• Высокопроизводительная система визуального контроля;;
• Поддержка различных потребностей в тестировании;
• Высокоточный режим скоростной обработки;
• Габариты оборудования: 1700 × 1630 × 2220 мм;
• Вес оборудования: 2500 кг;
• Количество основных револьверных установок: 24
• Количество небольших револьверных станций: 8
• Поддерживаемый размер чипов: 2 × 2 мм – 7 × 7 мм;
• Поддерживаемый размер пластин: 8″ и 12″;
• Способ упаковки: Ленточная упаковка (Taping);
• Производительность: 30 000 ед./час (или в соответствующих единицах);
• Уровень брака: <1 на 3000 чипов.
