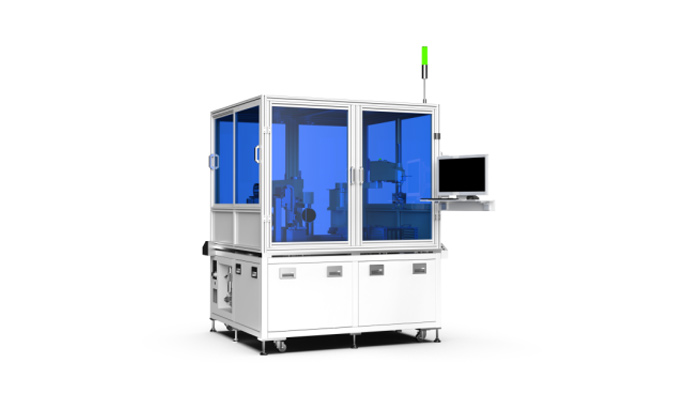

Оборудование для лазерной резки сварочных накладок реализует автоматическую подачу сварочных накладок через зажимы, и сварочные накладки автоматически отправляются на сварочную платформу передаточной платформой для сварки. В то же время сварочная платформа имеет функцию автоматического выпуска, которую можно запрограммировать для резки сварочных накладок различной формы, а вырезанные изделия визуально проверяются на соответствие требованиям. Паяные накладки, соответствующие требованиям, автоматически собираются в полный магазин.
Технические характеристики
- Совместим как минимум с 3 различными моделями готовых изделий;
- Точность позиционирования сварочного листа 0,05 мм;
- Тип интерфейса соответствует таким протоколам, как SECS / GEM, соответствует требованиям к отслеживаемой продукции и резервирует коммуникационный интерфейс SMEMA для использования в режиме онлайн с другим оборудованием.
Технические параметры
|
Конфигурация аппаратного обеспечения |
|
|
Размер оборудования (Д ×Ш×В) |
1600 мм×1400 мм×1900 мм (Настраиваемый） |
|
Способ погрузки и разгрузки |
Автоматическая загрузка и выгрузка магазинов |
|
Лазерная система охлаждения |
Система водяного охлаждения |
|
Система управления |
Высокоточный четырехосевой робот и двухосевая система |
|
Режущая система |
|
|
Диапазон резки |
150 x 150 мм |
|
Толщина резки |
0,04 - 0,1 мм |
|
Точность резки |
0,05мм |
|
Скорость резки |
10 м/мин |
|
Режущая форма |
Гальванометрическая лазерная резка |
|
Инструментальная система |
|
|
Системный переключатель |
Поддержка переключения одной клавишей |
|
Точность повторного позиционирования |
0,05 мм |
|
Тип импорта чертежа |
Импорт чертежей различной формы в формате CAD |
|
Другие параметры |
|
|
Напряжение питания |
AC220, 50 Гц |
|
Давление воздуха |
0,5 - 0,8Мпа |
|
Мощность оборудования |
2,5 кВт |
|
Вес оборудования |
1200 кг |
|
Модель |
Стоимость, доллары США |
|
Система для лазерной резки сварочных листов |
По запросу |
