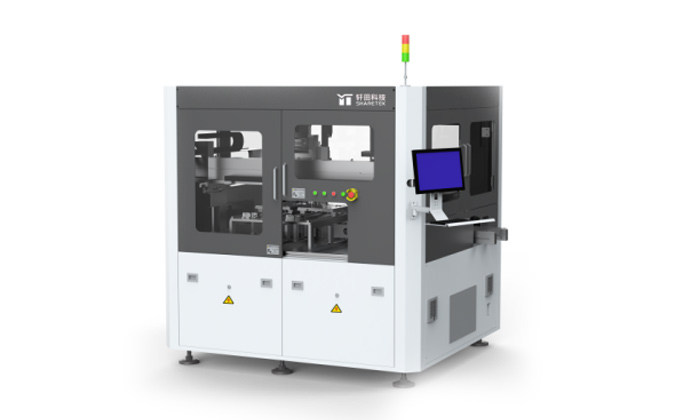

Оборудование специальной формы в основном используется для точной сборки в индустрии микроэлектронной сборки. Оборудование состоит из трехосной платформы с линейным двигателем или многоосевого робота, интеллектуальной камеры, промышленного компьютера и системы переключения нагрузки.
Технические характеристики
- Совместим как минимум с 4 различными моделями готовых изделий;
- Точность сборки 0.03 мм.
Технические параметры
|
Эксплуатационные характеристики |
|
|
Точность размещения по X/Y |
20 мкм |
|
Единиц в час |
800шт. |
|
Размер системы |
1800мм×1500мм×1900мм |
|
Обычное рабочее время |
98% |
|
Компоненты SMD |
|
|
Сварочный лист |
Размер сварочного листа (подача Feida) 2 мм-24 мм Размер сварочного листа (подача в лоток) 2 мм Толщина сварочного листа: 0,05 мм-2 мм |
|
Подложка/микрополоска |
Размер подложки/микрополоски (подача Feida): 2 мм-24 мм Размер подложки/микрополоски (для подачи в лоток): 2 мм-50 мм Толщина подложки/микрополоски: 0,1 мм-7 мм |
|
Сварочное кольцо/сварочная рама |
Сварочное кольцо/ширина сварочной рамы 0,3 мм Сварочное кольцо/размер сварочной рамы (подача Feida) 24 мм Сварочное кольцо/ толщина сварочной рамы: 0,05 мм-8 мм |
|
Компоненты игольчатого типа |
SMP/изолятор |
|
Дозирующая система |
|
|
Дозатор |
Давление/измерение объема во времени/скорости |
|
Тип дозирующего клапана |
Винтовой клапан/распылительный клапан/напорный клапан |
|
Резиновая трубка |
3cc, 5cc, 10cc, 30cc (опционально) |
|
Тип клея |
Паяльная паста/токопроводящий клей/флюс/ красный и синий клей/заливочный клей |
|
Диаметр дозирующей проволоки |
Установленный диапазон 0,5 - 2 мм |
|
Система видения |
|
|
Мобильная камера |
|
|
Поле зрения |
44 × 33, настраиваемый |
|
Источник света |
Обычный кольцевой светильник, настраиваемый |
|
Интерфейс |
Настраиваемый, графический интерфейс |
|
Корректирующая камера |
|
|
Поле зрения |
44 × 33, настраиваемый |
|
Источник света |
Обычный кольцевой светильник, настраиваемый |
|
Интерфейс |
Настраиваемый, графический интерфейс |
|
Компьютер |
|
|
Операционная система |
Windows |
|
Интерфейс управления изображением |
Раскрывающееся меню, основанное на Халкон |
|
Монитор |
Плоский экран 24 дюйма |
|
Хранение данных |
Жесткий диск, USB, база данных |
|
Передача данных |
Сеть TCP /IP, последовательный порт |
|
Порт |
RJ45, COM1, COM2, USB3.0, VGA, HDMI, SATA, PCI |
|
Модель |
Стоимость, доллары США |
|
Система специальной формы для микромонтажа |
По запросу |
