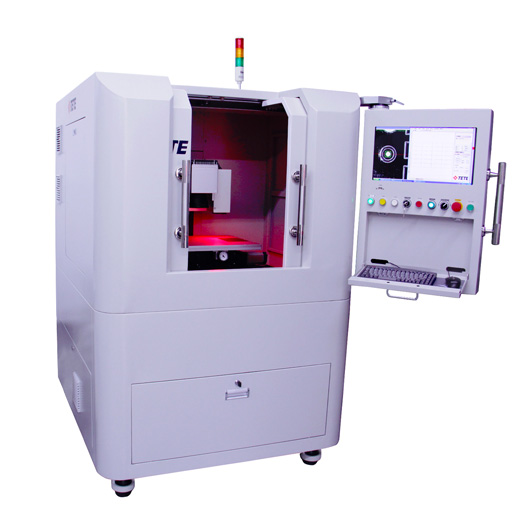

- Подходит для резки сапфира, стекла и керамики различных металлических и неметаллических тонких листов.
- Подходит для резки и сверления плат FPC и печатных плат.;
Технические характеристики
- Он имеет функцию автоматического позиционирования CCD, функцию автоматической коррекции и функцию компенсации расширения и сжатия.;
- Выбирается импортный высокоточный сканирующий гальванометр и ось Z, металлическое или мраморное основание.;
- Зона обработки закрыта, и конструкция может быть использована для радиационной обработки изделий.
Технические параметры
|
Длина волны лазера |
355нм/532нм/1030нм/1064нм |
|
Мощность лазера |
12Вт, 15Вт, 20Вт, 30Вт, 50Вт, 100Вт |
|
Способ охлаждения |
С воздушным или водяным охлаждением (в соответствии со спецификациями лазера) |
|
Сканирующий гальванометр |
Высокоточный импортный сканирующий гальванометр |
|
Минимальное пятно фокусировки лазера |
8,75 мкм (длина волны 355нм, одиночная развертка 60*60 мм) 15,5 мкм (длина волны 355нм, одиночная развертка 170*170 мм) 27,5 мкм (длина волны 1064нм, одиночная развертка 100*100 мм) |
|
Тип спортивной платформы |
Линейный двигатель XY + мраморная платформа |
|
Максимальная рабочая скорость платформы |
800мм/с (ускорение 1G) |
|
Линейка верстаков XY |
450мм * 350мм (настраиваемый) |
|
Точность позиционирования XY |
3мкм |
|
Точность позиционирования при повторении XY |
1мкм |
|
Функция CCD |
Мониторинг, автоматическое позиционирование (опция) |
|
Точность позиционирования ПЗС-матрицы |
5 мкм (необязательно в зависимости от поля зрения) |
|
Точность соединения |
5мкм |
|
Всесторонняя точность всей машины |
50 мкм или 20 мкм (выбирайте различные конфигурации в соответствии с требованиями к точности) |
|
Промышленная система сбора пыли |
Вакуумная адсорбция, вентиляция и удаление пыли |
|
Размер и вес оборудования |
1300 (Д) * 1300 (Ш) * 1750 мм (В) 1500 КГ (в зависимости от платформы) |
|
Модель |
Стоимость, доллары США |
|
Сканирующая головка + система резки подвижной платформы |
По запросу |
