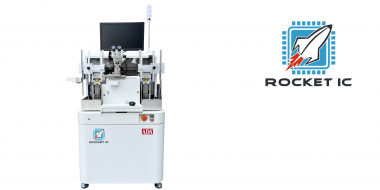

Установка для сварки шариком ROCKET IC

Технические характеристики

• Цикл сварки: 40мс
• Точность: ±2мкм@3σ
• БПО: ≥40мкм BPP

Установка для сварки шариком ROCKET IC — это высокоскоростная автоматическая установка для сварки проводов, разработанная компанией Guangdong Guangdong ADA Semiconductor Equipment Ltd. Она использует процессы термической ультразвуковой сварки шариками и клиновой сварки для сварки проводов на полупроводниковых приборах путем нагрева, давления и ультразвуковой энергии.

Материал

Материал: SOP, SOT, QFP, DFN, DIP, QFN, BGA и т. д.

Производительность

1. Цикл сварки: 40 мс
   2. Точность: ±2 мкм при 3σ 3.
   BPO≥40 мкм.
   4. SAA для контроля температуры головки сварки.
   5. Регулировка точности сварки (±2 мкм).
   6,60% экономии сжатого воздуха с конструкцией платформы XY с подвижным магнитным двигателем. Воздушное охлаждение не требуется.
   7. Улучшенная способность PR против наклона и вращения кристалла, дополнительная конструкция двухпутевой оптики.
   8. Улучшенный модуль EFO/NSD с многорежимным переключением переменного/постоянного тока.
   9. Улучшенный алгоритм цикла и согласованность цикла.
