Технические характеристики
Эта машина для лазерной разметки представляет собой специальное оборудование, используемое в процессе производства чип-резисторов 01005. Он подходит для технологических требований нанесения слоев резистивной пленки на керамические подложки небольшого размера. Он использует высокоточную платформу линейного позиционирования и лазер для достижения эффективного, стабильного и полностью автоматического нанесения чернил.
Это оборудование оснащено высокоточной системой визуального выравнивания, которая позволяет осуществлять маркировку спереди и сзади, глядя на камеру вниз и вверх. И обеспечить перекрытие разметки с обеих сторон.
Технические параметры
|
Объем работ
|
Перемещение по оси X/Y |
мм |
250/200 |
|
Размер подложки |
мм |
70×60 (опционально) |
|
|
Подчеркнуть параметры |
Скорость маркировки |
мм/с |
400 |
|
Ширина линии |
мкм |
18-70 |
|
|
Оптическая система
|
Размер пятна |
мкм |
20 |
|
Длина волны лазера |
нм |
1070 |
|
|
Мощность лазера |
w |
20 |
|
|
Точность фокусировки |
мкм |
<2 |
|
|
Верстак
|
Точность позиционирования |
мкм |
<1,8 |
|
Точность вращения |
" |
1 |
|
|
Зрительная система |
Система изображений |
|
Двойная ПЗС-система |
|
Система управления |
Плата PCI |
|
8-осевая высокоскоростная плата управления |
|
Механические параметры |
длина/ширина/высота |
мм |
1250/1040/1390 |
|
Вес оборудования |
кг |
950 |
|
Модель |
Стоимость, доллары США |
|

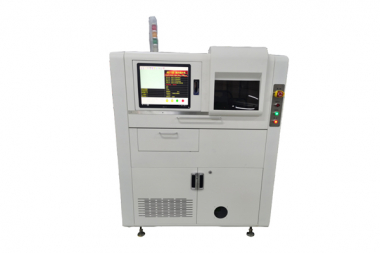

Машина лазерной маркировки AS101. |
Цена по запросу. |
