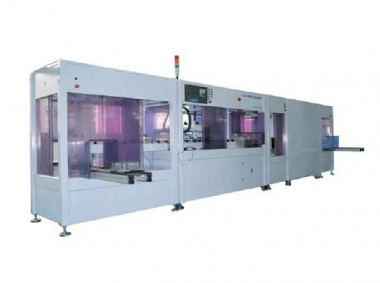

Прецизионная электронная система трафаретной печати

Категория: Интегральное оборудование.

Технические характеристики

В процессе производства LTCC графическая печать, заполнение микроотверстий и другие процессы на зеленой керамической подложке автоматически печатаются и сушатся в режиме онлайн. Он также подходит для печати многослойных керамических конденсаторов (MLCC) и различных упаковочных устройств с керамической подложкой.

Основные параметры.

Система позиционирования изображения: две ПЗС-матрицы высокого разрешения используются для позиционирования отмеченных отверстий керамической плитки и трафаретной печати.

• Точность выравнивания: ±0,01 мм.
• Время выравнивания: <2 с.

Механизм подъема и скребка рамы сита: рама сита имеет большой ход и регулируется, скребок приводится в движение линейным двигателем.

• Точность печати: <±0,01 мм.
• Регулировка печатающей головки вверх и вниз: 0～100 мм.
• Скорость печати: 0～333 мм/сек.
• Давление печати: регулируемое от 0 до 20 кг.

Система охлаждения сушки: онлайн-обработка, высокая температура и регулировка.

• Температура выпечки: комнатная температура～120℃±5℃.
• Время выпечки: можно установить.

Ключевая особенность.

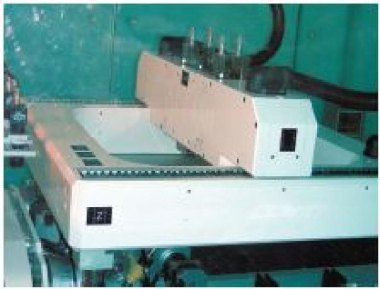

• Механизм загрузки и разгрузки: приводится в движение двигателем + синхронным ремнем, позволяет загружать и разгружать автоматически и вручную.

Количество поддонов, которые можно загрузить: 5.

Керамическая плитка на тарелку: до 40 плиток.

• Фарфоровый передаточный механизм: приводится в движение линейным двигателем с четырьмя цилиндрами, поднимающимися синхронно.

Разделен на конвейерную ленту для печати и конвейерную ленту для печи.  Высокая стабильность

• Механизм рабочего места: трехосная регулировка по осям X, Y, θ.

Величина регулировки: ±5 мм в направлении X, Y, ±2° в направлении θ.

Точность позиционирования: ± 0,005 мм.
