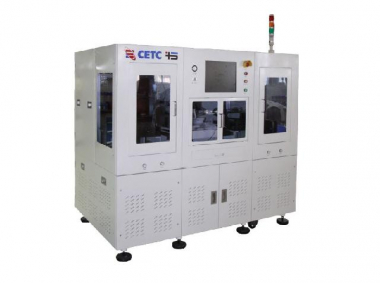

Полностью автоматическая машина лазерной маркировки JHQ-800B

Категория: Интегральное оборудование.

Технические характеристики

Полностью автоматическая лазерная маркировочная машина JHQ-800B в основном используется для маркировки титановых пластин, нержавеющей стали, кремниевых пластин, сапфира, стекла, металлических корпусов, пластиковых корпусов и других материалов, устройств. Она может маркировать символы, графику, штрих-коды, QR-коды.

Основные параметры.

• Мощность лазера: 5 Вт/10 Вт/20 Вт (опционально).
• Площадь маркировки: 200×200 мм.
• Шрифт маркировки: библиотека расширенного текста, шрифт и размер можно установить в соответствии с потребностями.
• Система технического зрения: наблюдение за эффектом обработки, распознавание меток и выравнивание
• Формат файла: DXF
• Режим обработки: гуманизированный дизайн, возможность редактировать, сохранять и вызывать параметры процесса и методы обработки.
• Пользовательский интерфейс: отображение состояния в реальном времени, функция сигнализации неисправности.

Ключевая особенность.

Лазер.

• Лазер: волоконный лазер/твердый лазер.
• Длина волны: 1064 нм/532 нм/355 нм (опционально)
• Мощность: 5 Вт/10 Вт/20 Вт (опционально)
• Регулировка мощности: 10%-100%

XY верстак.

• Рабочий стол XY: приводится в движение линейным двигателем и точно направляется линейными направляющими.
• Ход XY: 300 мм (X) × 260 мм (Y).
• Точность позиционирования XY: ± 5 мкм.

Фокусирующая структура в направлении Z.

• Механизм фокусировки в направлении Z: он приводится в движение серводвигателем и направляется линейной направляющей для достижения точной регулировки фокуса лазера.
• Ход в направлении Z: 20 мм
• Точность позиционирования: ±5 мкм

Система передачи.

• Используйте вакуумно-адсорбционный манипулятор, чтобы захватить кусочки.
• Серводвигатель и цилиндр перемещения осуществляют горизонтальную и вертикальную передачу материала соответственно.

Система доставки луча.

• Луч, излучаемый лазером, претерпевает серию оптических преобразований и поступает в систему гальванометра для обработки сканирования.
• Диапазон сканирования гальванометра: 100×100 мм.
• Видеомикроскоп: зум-объектив 0,7-4,5X, кольцевой источник освещения.

Система загрузки и разгрузки.

• Расположенные рядом двойные столы для материалов + 2 комплекта роботов-перекладчиков делают обработку более эффективной.
• Оснащенный ящиком для материала и устройствами обнаружения частей материала соответственно, работа становится более надежной.
