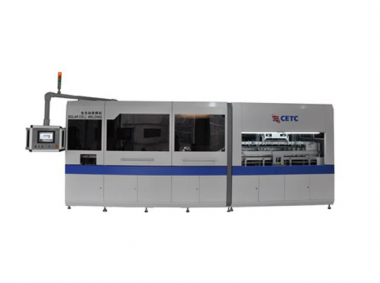

Полностью автоматическая машина для сварки ячеек

Категория: Струнный сварочный аппарат.

Технические характеристики

Эта машина представляет собой полностью автоматическое оборудование для сварки цепочек солнечных элементов. Она может осуществлять автоматическую загрузку солнечных элементов, автоматическую установку и резку сварочных полос, а также автоматическую выгрузку сваренных цепочек фотоэлементов через два канала. Вся машина имеет высокую эффективность производства, хороший сварочный эффект и стабильную работу. Совместимый с различными характеристиками аккумуляторных элементов, его можно легко переключать между двумя/тремя/четырьмя/пятью сетками, что экономит рабочую силу и эффективно повышает качество комплектов батарей.

Основные параметры.

• Применимые продукты: 156×156 мм, 125×125 мм, 156×78 мм.
• Производительность: максимум 2400 штук/час.
• Степень фрагментации: ≤2‰ (источник пленки класса А)
• Длина сварки: максимум 2000 мм (156×156 мм – 12 шт.)
• Мощность: пиковая 40 кВт, средняя около 16 кВт.
• Габаритные размеры: 5930 (длина) × 1950 (ширина) × 2550 (высота) мм.

Ключевая особенность.

• Используется режим сварки на двух станциях, и оборудование не останавливается во время одностороннего технического обслуживания.
• Сварочный аппарат нагревается с помощью трубки инфракрасной лампы и оснащен инфракрасным датчиком для обеспечения равномерного контроля температуры в зоне сварки и обеспечения качества сварки.
• Сварочная платформа разделена на несколько температурных зон (ПИД-регулировка) для обеспечения медленного повышения и понижения температуры платформы, что эффективно предотвращает растрескивание аккумуляторной батареи.
• Позиционирование аккумуляторного элемента осуществляется с помощью системы CCD vision (позиционирование основной сетки), управления роботом и хорошего эффекта контроля отбеливания.
• Он имеет функцию определения внешнего вида элемента питания, например, отсутствия углов, сколов, перекоса при трафаретной печати, переворачивания элемента питания, загрязнения поверхности и т.д.
• Обнаружение эффекта сварки: система ручного или визуального контроля (опционально).
• Автоматическое оборудование для резки, загрузки и выгрузки коробок или стыковочного набора текста (опционально).
• При переключении характеристик аккумуляторных элементов требуется меньше регулировочных деталей и сокращается время переключения.
• Оборудование оснащено защитными решетками и т.д. с высоким уровнем защиты, что позволяет эффективно избежать несчастных случаев при эксплуатации.
