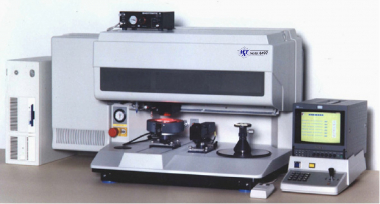

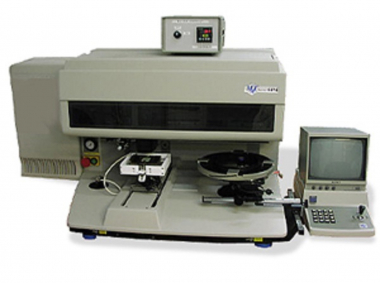

Оборудование для монтажа кристаллов модель 6900/6920

Технические характеристики

Автоматическая система крепления матрицы MCM/Flip Chip

Полностью автоматическая система MCM и Flip Chip Die Attach. Разработан для крупносерийного производства многокристальных модулей, включая активные чип-проволочные и флип-чип-компоненты, а также пассивные компоненты.

Конфигурация Magazine to Magazine или In-Line. Основан на уникальной архитектуре с двумя головками, которая обеспечивает высочайшую гибкость и пропускную способность параллельно при минимальной занимаемой площади.

Обрабатывает до семидесяти вафельных/гелевых упаковок, до сорока катушечных питателей или до ДЕСЯТИ различных 8-дюймовых вафель одновременно.

Полная функциональность Flip Chip, включая захват матрицы из пластины, вафельной/гелевой упаковки и ленты для серфинга, переворачивание чипов, флюсование и высокоточное выравнивание на основе Up Looking Vision.

Нанесение одноточечных/многоточечных и фигурных узоров.

Библиотека сложных предварительно обученных форм дозирования.

Усовершенствованные алгоритмы машинного зрения обеспечивают точное выравнивание подложек и активных или пассивных компонентов, а также обнаружение чернильных точек.

Программируемый точный контроль толщины линии склеивания.

Уникальная возможность штабелирования матрицы за один проход.

Эвтектическая способность, основанная на нагреве и программируемой очистке.

• Автономная или поточная конфигурация.
• Большая рабочая зона 26 x 19 дюймов.
• Конфигурация с двумя головками – две машины в одной.
• Диапазон размеров матрицы: от 0,010 дюйма до более 1 дюйма.
• Толщина матрицы: от 0,002".
• Соотношение сторон матрицы: более 1:20.
• Материал матрицы: GaAs, кремний, стекло, другое.
• Презентация матрицы:
• до 70 вафельных/гелевых упаковок;
• до 10 различных 8-дюймовых пластин;
• до 40 лент и катушек.
• Доступно дозирование и флюсование методом погружения.
• Доступен подборщик с подогревом до 450 °C.
• Контроль толщины линии склеивания для серебряного стекла.
• Расширенные возможности штабелирования матрицы.
• Точность размещения: 15 мкм @ 3 сигма в зависимости от применения и конфигурации.
• Усилие захвата/сцепления: 50 – 3000 грамм.
• Возможность подключения к локальной сети.
• Пропускная способность: до 3000 CPH.
• Размер машины: 48 дюймов (Ш) x 32 дюйма (Г) x 73 дюйма (В)
