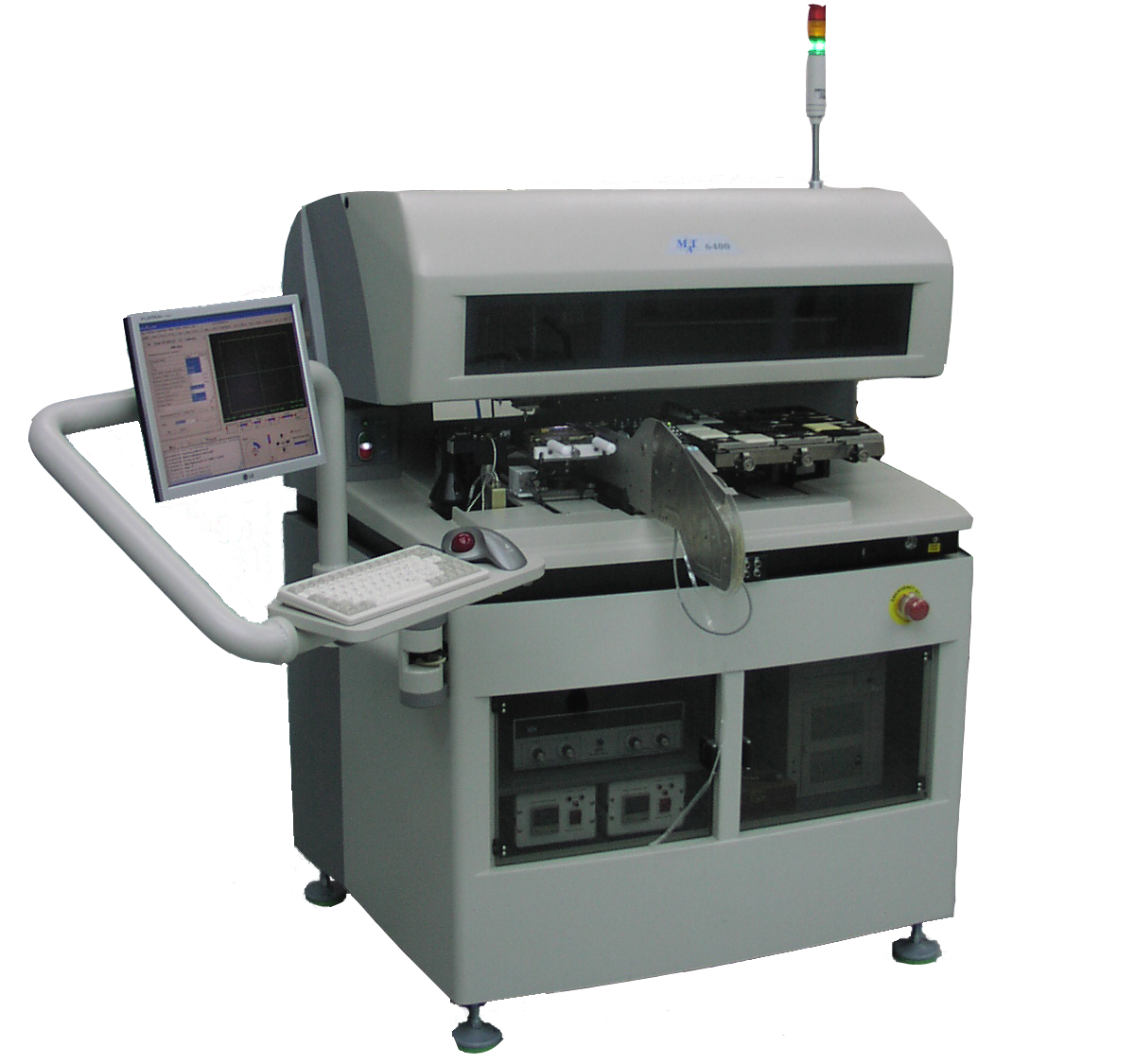

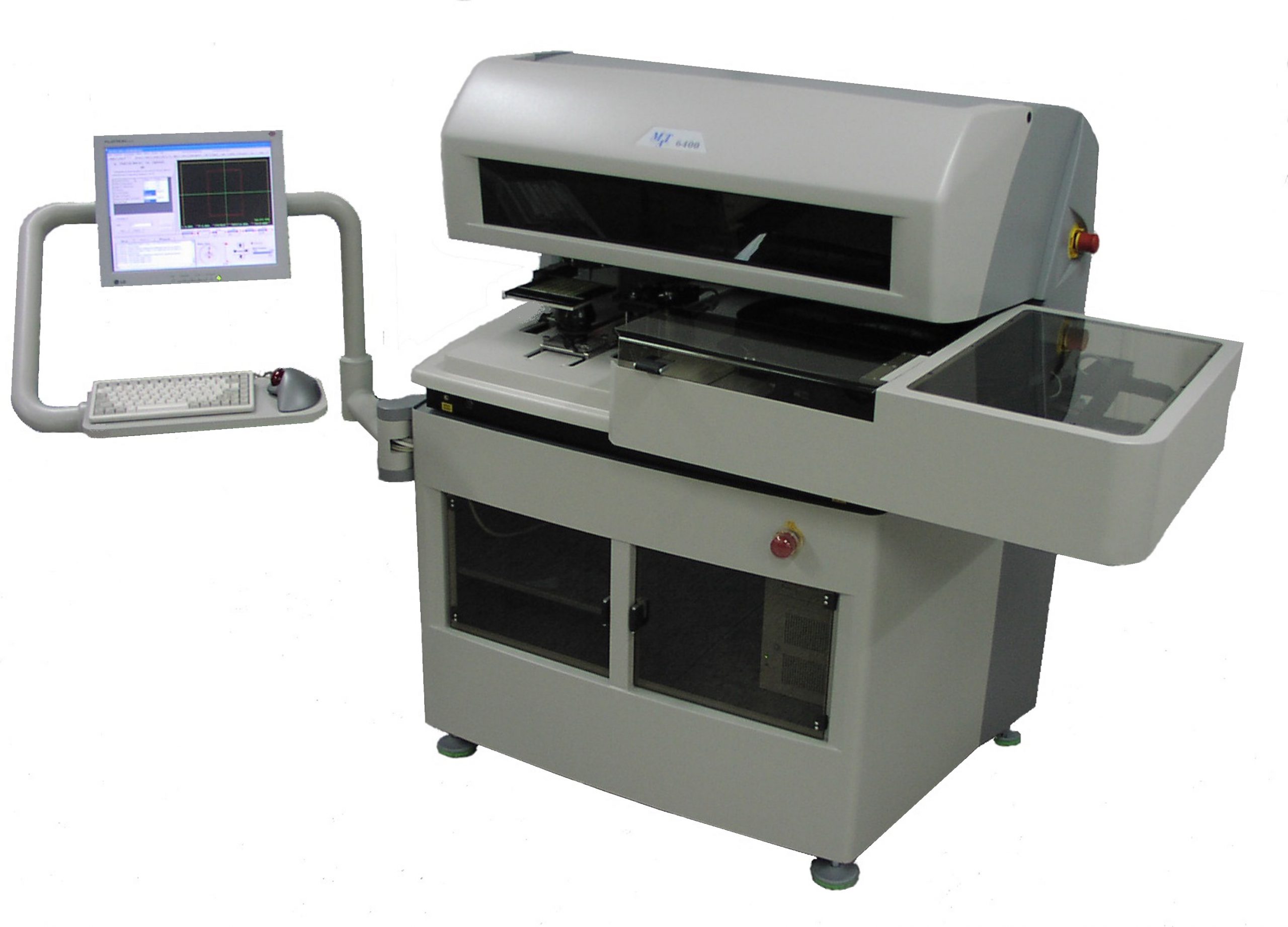

Оборудование для монтажа кристаллов модель 6400

Технические характеристики

• Гибкая, полностью автоматическая система присоединения штампов, управляемая удобным программным обеспечением на базе Windows XP®.
• Система может быть установлена как на отдельном столе, так и в конфигурации «Table-Top» (без стенда).
• Модель 6400 выполняет холодные и горячие процессы для MCM, Flip Chip, эвтектических и ультразвуковых сборок.
• Очень высокая точность размещения 3 микрона @ 3 сигма (в зависимости от процесса) обеспечивается сервосистемами с замкнутым контуром и цифровой системой технического зрения высокого разрешения
• Работает с активными и пассивными компонентами размером от 0,2 мм до более 25 мм.
• Выбирайте из тридцати 2-дюймовых или до девяти 4-дюймовых держателей для вафель или гелевых упаковок.
• Выбор из пластин длиной до 300 мм
• Выберите до 12 ленточных и катушечных питателей.
• Специализируется на необычных размерах матриц и соотношениях сторон.
• Объемный дозатор или дозатор временного давления наносит клей в программируемых формах.
• Тиснение (Pin Transfer) наносит клейкие точки размером до 75 микрон.
• Возможность полного переворачивания чипа, включая переворачивание стружки, флюсование и окончательное выравнивание стружки по камере, смотрящей вверх.
• Работа с ПЗС-матрицами и другими датчиками, ЖК-дисплеями, МЭМС и другими чувствительными устройствами
• Уникальная возможность стейкинга с программируемым BLT.

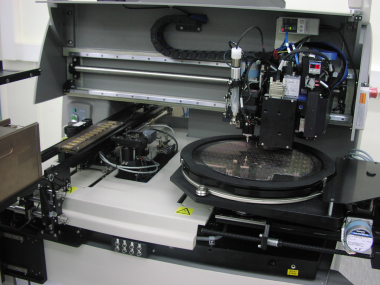

• Рабочая зона до 12 x 10 дюймов.
• Размер матрицы: от 0,165 до более 50 мм.
• Толщина матрицы: от 50 мкм.
• Соотношение сторон: более 1:50.
• Ход по оси Z: 20 мм.
• Материал матрицы: GaAs, кремний, стекло, другое.
• Презентация матрицы

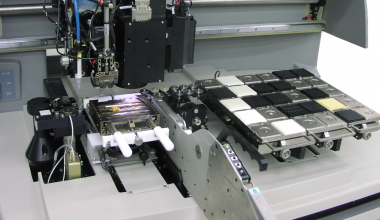

• До 30 вафельных/гелевых упаковок
• До 8 ленточных и катушечных питателей
• Одна 300-миллиметровая пластина.
• Объемное дозирование, дозирование под временным давлением или струйное дозирование
• Комбинация двойного диспенсера из вышеперечисленного.
• Тиснение (перенос штифтов) для точек размером до 75 мкм.
• Холодный или горячий процесс до 500 °C с крышкой для формовочного газа.
• Доступен подборщик с подогревом до 500 °C.
• Доступен процесс ультразвукового склеивания.
• Доступна встроенная система УФ-отверждения
• Точный контроль толщины линии склеивания.
• Расширенные возможности штабелирования матрицы.
• Усилие захвата/сцепления: 40 – 3000 грамм.
• Точность размещения: ±3 мкм в зависимости от применения.
• Пропускная способность: до 1000 CPH в зависимости от области применения.
