Технические характеристики

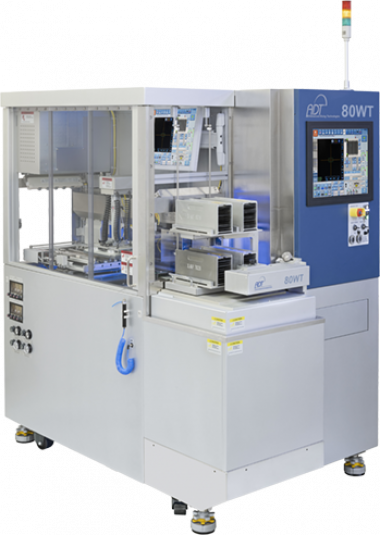

Полностью автоматическая двухшпиндельная пила для нарезки кубиков, предназначенная для точной ступенчатой нарезки смачиваемых кубиков QFN.80WT выполняет идеальную операцию нарезания канавок с постоянной глубиной пропила и формой канавок на неровной поверхности подложки.
Магазин QFN
- Загрузка до 4 панелей QFN, каждая из которых содержит до 20 подложек QFN.
Предварительное выравнивание, для двух подложек одновременно
80WT – дополнительные опции
- Диаметр лезвий до 76,2 мм (3 дюйма)
- Драгоценный камень готов за секунды
- Стержень ионизатора – электростатический разряд
- Обнаружение сломанных лезвий (BBD)
- Идентификация товара по штрих-коду
Мойка и сушка очистного устройства
Опционально:
- Щетка + Струя высокого давления
- Напорная струя
- Струйное распыление
Зажимная платформа
- Автоматическая загрузка 2 панелей QFN (может поддерживать одну панель)
Информация о времени цикла
Процесс
Скорость подачи: 50 мм / сек
Максимальная скорость подачи: 50 мм / сек
Максимальная скорость нарезки: 5 надрезов
Время цикла – 2 контрольные рамки
- Общее время лазерного картирования: ~ 2 мин
- Общее время нарезки кубиками: около 5,5 мин, включая выравнивание
- Общее время работы щетки: 30 сек
- Общее время: около 8 мин
Щетка
Количество циклов щетки: 1 Скорость подачи
во время чистки: 10 мм / сек
Время цикла очистки
- Промывка: 500 об | мин / 30 сек
- Скорость распыления: 800 об | мин / 60 сек
- Воздушная сушка: 1200 об |мин / 30 сек
Поскольку очистка производится во время нарезки кубиками, время очистки не влияет на общее время обработки
Технические параметры
|
Технические характеристики |
80WT |
|
|
Размер заготовки |
площадь до 12 на 12 дюймов |
|
|
Шпиндель |
Два торцевых шпинделя мощностью 1,8 кВт |
|
|
LMS (Лазерная картографическая система) |
Точность |
± 15 мкм |
|
Размер лезвия |
2" - 3" |
|
|
Ось Y1 / Y2 |
Управление Разрешение |
Линейный энкодер для каждой оси Y 1,0 мкм
350 мм |
|
Ось X |
Скольжение воздуха |
|
|
Ось Z1 / Z2 |
Разрешение |
0,2 мкм |
|
Θ Ось |
Повторяемость |
4 угловых секунды |
|
Станция очистки |
Скорость вращения |
Полный цикл промывки и сушки |
|
Служебные программы |
Электрические |
200-240 В переменного тока, 50/60 Гц, однофазный |
|
Размеры |
(Ш x Г x В) мм |
1145 × 1687 × 1830 мм |
80WT – дополнительные опции
- Диаметр лезвий до 76,2 мм (3 дюйма)
- Драгоценный камень готов за секунды
- Стержень ионизатора – электростатический разряд
- Встроенная щетка для удаления заусенцев
- Идентификация товара по штрих-коду
- HMT – Инструмент для измерения высоты
- LMS – Лазерная картографическая система
|
Модель |
Стоимость, доллары США |
|
80WT |
По запросу |
