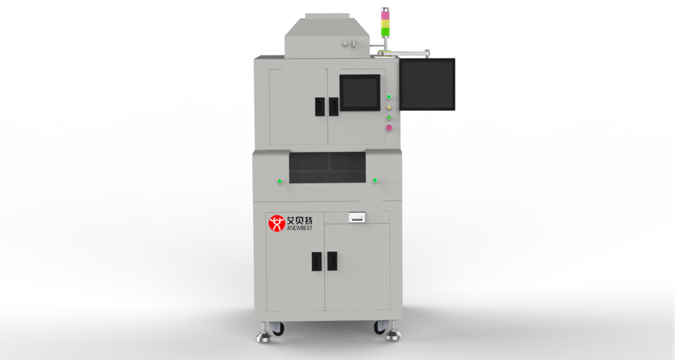

Шаровая посадочная машина BGA

Технические характеристики

Важным применением технологии лазерной посадки шариков является ремонт устройств BGA.В соответствии с традиционным процессом, чтобы устранить отдельные вышедшие из строя шарики припоя, необходимо обработать всю плату сборки BGA. Нагрев происходит не паяного соединения, которое сбрасывает шарик припоя после предыдущего выхода из строя, а всей печатной платы или ее части. Однако для переработанных сборочных плат BGA часто бывает необходимо имплантировать один шарик припоя. При демонтаже компонента, паяные соединения верхнего слоя которого вышли из строя, можно избежать расплавления устройств нижнего слоя, которые были припаяны, или устройств верхнего слоя, которые прилегают друг к другу. В процессе пересадки шарика можно также произвести посадку одного шарика, тем самым экономя затраты и повышая эффективность производства.

1. Высокоточная сварка, точность ± 10 мкм, минимальный зазор продукта 100 мкм;
2. Ассортимент оловянных шариков может быть выбран из большого ассортимента диаметром Φ100-Φ760 Мкм;
3. Применяется на металлических поверхностях из луженого золота и серебра с выходом более 99%.;
4. Визуальное руководство, автоматическое позиционирование, поддержка импорта файлов DXF;
5. Процесс сварки можно настроить в одной точке

Применимый тип компонента：

Диаметр шага: Min = 100 мкм

Материал поверхности: позолоченный, луженый, посеребренный

Пространство для сварки: Расстояние между центром площадки и краем устройства составляет ≥1 мм

Высота устройства: до 10 мм от обрабатываемой поверхности до верхней поверхности устройства
