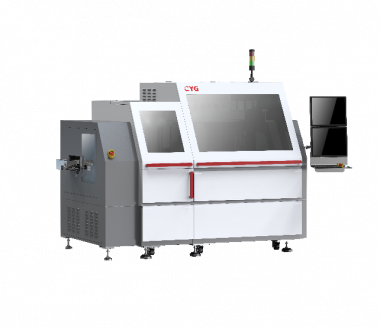

Оборудование может быть применено для процесса склеивания штабеля-матрицы. Чип можно приклеить напрямую путем нанесения эпоксидной смолы или с помощью пленки DAF путем нагрева и давления. Он обеспечивает высокий уровень совместимости при склеивании как эпоксидной смолы, так и пленки Die Attach Film (DAF).
Технические характеристики
Подходит для SiP-упаковок, Memory Stack Die (стекирование микросхем памяти), CMOS, MEMS и других процессов.
Совместим с пластинами диаметром 8–12 дюймов, может соответствовать выводам DIP/SOT/QFN, подложке и держателю.
Доступны несколько схем дозирования.
С функцией нагрева этапа склеивания (комнатная температура ~ 200°C)
Контроль силы сцепления можно программировать в пределах 30-300 г.
Высокоточное размещение, точность размещения ≦ +/- 10 мкм.
Технические параметры
|
Метод прикрепления штампа |
Эпоксидная пленка/пленка для крепления штампов, DAF |
|
Точность склеивания |
X/Y <±20 мкм, 3σ (эпоксидная смола); X/Y <±10 мкм, 3σ (DAF) |
|
Время цикла |
0,45 с/матрица (исключая время захвата и время склеивания) |
|
Размер пластины |
8 ~ 12 дюймов |
|
Размер чипа |
75~700 мкм/25~75мкм (многоступенчатый блок) |
|
Толщина стружки |
0,75x0,75 мм ~ 20x20 мм |
|
Размер подложки/выводной рамки |
100–300 мм (Д) x 38–100 мм (Ш) x 0,08–1 мм (В) |
|
Сила скрепления |
50 ~ 3000 г ±10 %; программируется с помощью двигателя звуковой катушки (VCM) |
|
Система распознавания образов |
Черно-белый, 256 уровней серой шкалы. |
|
Отображение пластин |
Стандартный формат карты пластины |
|
Метод дозирования |
Написание эпоксидной смолы/нанесение стандартного рисунка, путь записи можно редактировать |
|
Эжектор (толщина матрицы ≧ 75 мкм) |
Одна игла ~ Несколько игл |
|
Эжектор (толщина матрицы <75 мкм) |
Многоступенчатый блок (опция) |
|
Предварительный нагрев / Зона склеивания |
Комнатная температура ~ 200℃ Макс. |
|
Вафельное видение |
3,73x2,8 мм~23,83x17,87 мм |
|
Видение дозирования |
11,2x8,4 мм |
|
Размер головки вращения |
3,73x2,8 мм~23,83x17,87 мм |
|
Диапазон вращения головки склеивания |
±180゜ |
|
Модель |
Стоимость, доллары США |
|
CYG-DB1200Plus |
Цена по запросу |
