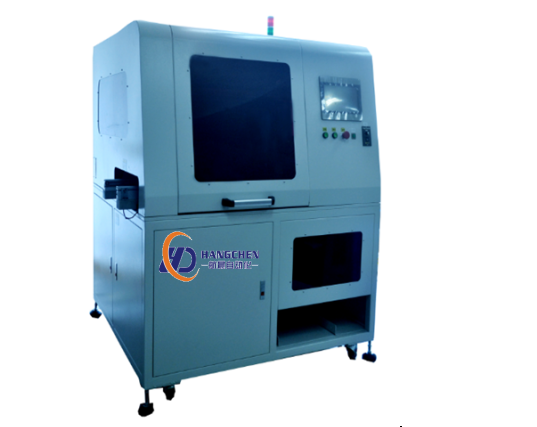

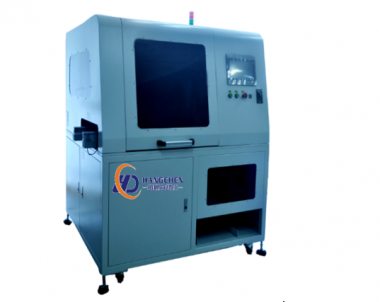

Полностью автоматический двунаправленный разветвитель печатных плат HCVC-10A

Применение: подходит для поточной резки различных древесноволокнистых плит с V-образным пазом, алюминиевых подложек, медных пластин и картона.

Технические характеристики

Характеристики полностью автоматического двунаправленного депанелятора печатных плат HCVC-10A Online:

• Этот станок подходит для депанелирования печатных плат после установки.
• Он оснащен функциями автоматической подачи, резки и сбора, что обеспечивает простоту и быстроту эксплуатации.
• Настройка параметров обеспечивает равномерную подачу и депанелирование плат.
• Основные приводные компоненты оснащены прецизионными шаговыми двигателями (серводвигатели Lesai) и пневматическими компонентами SMC, что обеспечивает высокую повторяемость.
• Весь станок оснащен ПЛК Mitsubishi и сенсорной системой управления Weilun с простым и удобным интерфейсом.
• Рабочее напряжение: 220 В, 50 Гц
• Производительность: 15 секунд на единицу (из расчета восьми резов на листе размером 150 x 150 мм).
• Рабочая зона защищена световым барьером безопасности.

Описание процесса депанелирования на станке

• Каждый станок оснащен нижним модулем режущей головки. Печатная плата загружается на заданную направляющую с помощью загрузочного механизма. Затем робот перемещается к станку и с помощью вакуумного сопла транспортирует плату к матрице станка продольной резки.
• После установки печатной платы на нижний модуль режущей головки она перемещается в положение резки. Верхний дисковый нож станка перемещается горизонтально для резки печатной платы. После выполнения одного горизонтального реза нижний модуль режущей головки возвращается в положение резки. После резки горизонтальных плат прецизионная поворотная полая платформа автоматически поворачивается на 90 градусов для резки вертикальных плат.
• После резки печатных плат станком сборка печатных головок выводится из станка. Робот для извлечения печатных плат перемещается к станку, размещает разрезанные платы и отходы, одновременно собирая их. Затем он перемещает печатные платы в контейнер для отходов, собирает отходы и перемещает механизм сбора печатных плат на поддон, откуда готовые изделия размещаются на конвейере.
• Промышленный пылесос, расположенный под режущим инструментом, удаляет пыль от печатных плат.
• Этот цикл продолжается. Примечание: Разрезанные печатные платы могут быть автоматически помещены в кассеты (или поддоны, или размещены непосредственно на сборочной линии) в соответствии с требованиями заказчика и вывезены с линии.

Описание машины:

Этот полностью автоматический разделитель печатных плат с V-образной канавкой дополнительно повышает качество разделения печатных плат. Он автоматически разрезает печатные платы по осям X и Y, обеспечивая чистое разделение алюминиевых, медных, FR4 и стекловолоконных подложек без заусенцев. Разделитель может быть подключен к сборочной линии для полностью автоматического разделения печатных плат, устраняя необходимость ручной установки плат. Готовые платы вывозятся с линии, что значительно сокращает трудозатраты и позволяет полностью автоматизировать разделение печатных плат. При смене продукта можно напрямую менять секции матрицы и присоски, что устраняет необходимость ручной настройки инструмента и значительно экономит время.

Технические параметры:
