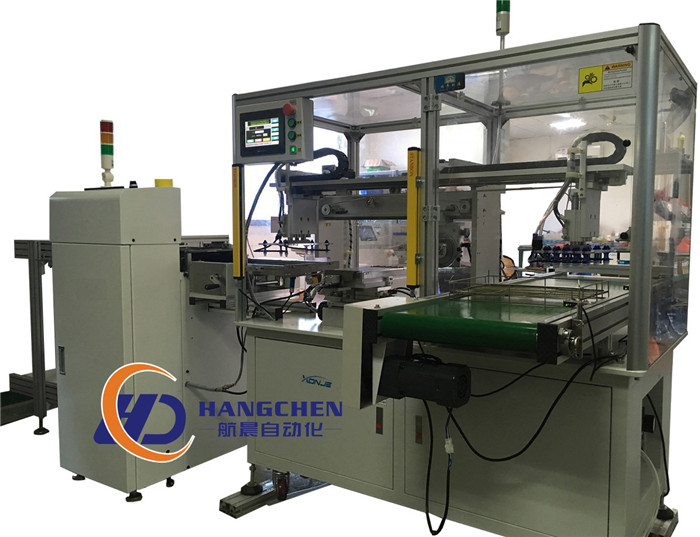

Полностью автоматический линейный делитель плат для V-образных пазов

Технические характеристики

Полностью автоматический станок для разделения панелей с V-образной канавкой дополнительно повышает качество разделения панелей. Он может автоматически прорезать V-образные канавки в направлениях X и Y, обеспечивая чистое разделение без заусенцев алюминиевых подложек (300–1500 мм), медных подложек, FR4 и стеклопластика. Станок для разделения панелей можно подключить к сборочной линии для полностью автоматического разделения панелей, устраняя необходимость ручной установки плат. Разделанные панели транспортируются мобильной сборочной линией, что значительно сокращает трудозатраты и обеспечивает полностью автоматизированное разделение панелей. При смене продукта можно напрямую заменить секцию матрицы, что устраняет необходимость ручной настройки инструмента и значительно экономит время.

Характеристики беспилотного/полностью автоматического станка для разделения панелей с V-образной канавкой:

1. Этот станок предназначен для автоматического разделения панелей с несколькими лезвиями в одном блоке, что позволяет создавать индивидуальные матрицы для различных продуктов. Смена продукта выполняется быстро и легко. 2. Электрическую систему управления можно легко включить или отключить через человеко-машинный интерфейс.
2. Человеко-машинный интерфейс оснащен световой завесой и акриловым кожухом на рабочей поверхности для обеспечения безопасности.
3. Под панельным резаком расположен поддон для сбора пыли (пылеуловитель может быть установлен по запросу).
4. Вся система напольная.
5. Каркас автоматической линии представляет собой квадратную сварную раму с панелями из листового металла и окрашенным покрытием.
6. Рабочая поверхность изготовлена ​​из стали 45# или алюминия AL6061, хромированного или оксидированного.
7. Размеры: длина 1900 мм, ширина 700 мм и высота 1100 мм (расстояние от панели до пола 900 мм).
8. Вес нетто: 200 кг.

Параметры автоматического разделителя панелей / Полностью автоматического разделителя панелей с V-образными пазами:

1. Подходит для всех типов панелей с V-образными пазами.
2. Длина реза: панели с V-образными пазами длиной менее 400 мм.
3. Толщина реза: 0,5–3,5 мм
4. Ширина реза: 6–240 мм
5. Обрабатываемые материалы: ДВП, алюминиевые печатные платы, медные печатные платы
6. Точность штампа: +0,1 мм
7. Срок службы штампа: более 500 000 резов
8. Система мониторинга данных: отслеживает время безотказной работы станка, производительность, информацию об отказах оборудования и автоматическое отклонение ошибок.
9. Операция разделения панелей: питатель или присоска непосредственно прикрепляет сборочную линию для подачи или всасывания печатной платы в пресс-форму для разделения панелей. После загрузки штамп следует по запрограммированному маршруту, следуя V-образным пазам на панели печатной платы. После резки продукт и отходы одновременно удаляются с помощью присосок. Отходы подаются на раму для отходов, а затем продукт поступает в лоток на сборочной линии для удаления. Этот цикл позволяет полностью автоматизировать производство.
